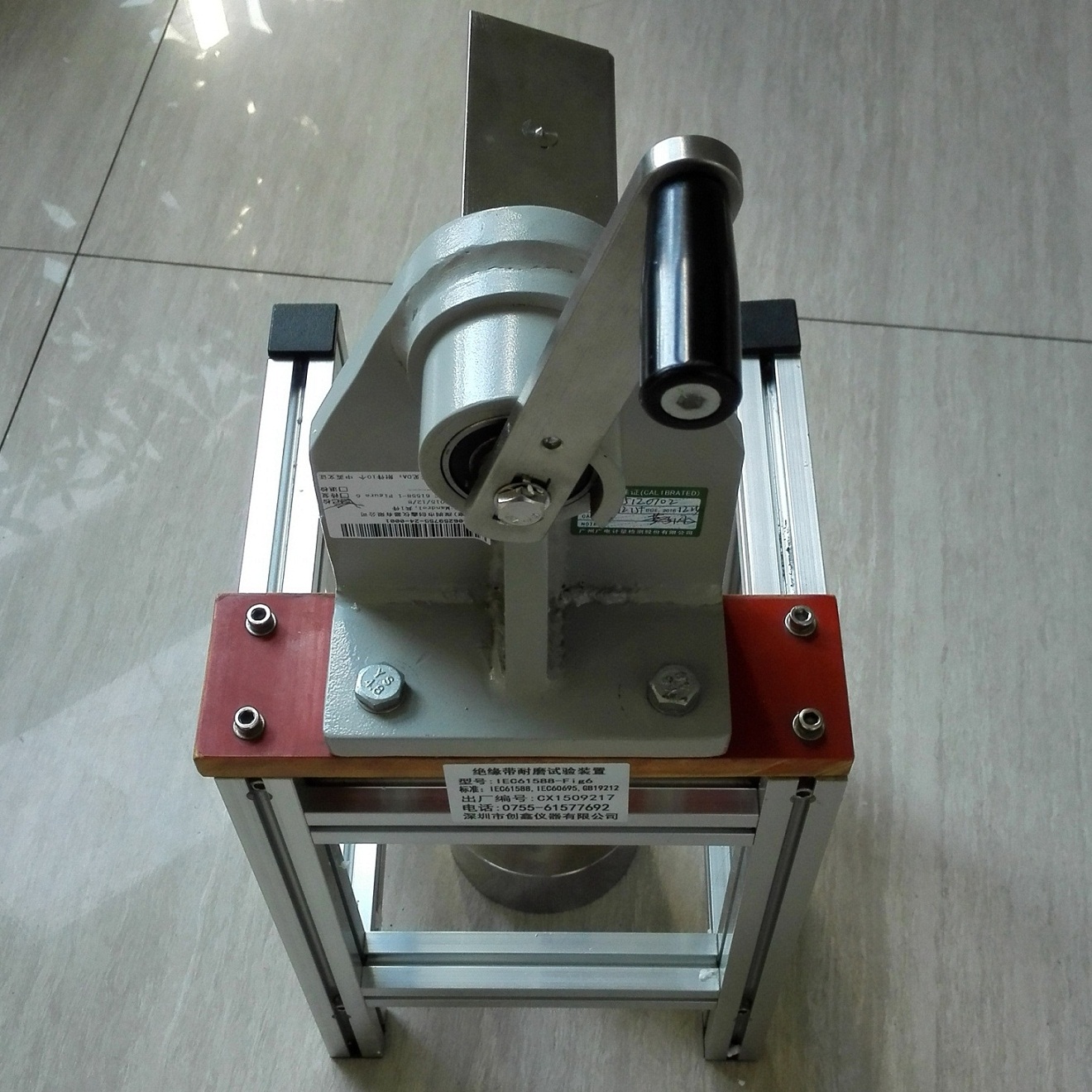

GB4943.1第2.10.5.8條及附錄AA卷軸試驗裝置

一、符合標準及條款

GB4943.1-2011《信息技術設備 安全 第1部分：通用要求》第2.10.5.8條及附錄AA

GB8898-2011《音頻、視頻及類似電子設備 安全要求》第8.22條款及圖14~17

GB19212.1-2016《變壓器、電抗器、電源裝置及其組合的安全 第1部分 通用要求和試驗》第26.3條款及圖6

IEC60950-1:2005《Information technology equipment-Safety-Part1:General requirements》clause 42.10.5.8 and Annex AA

IEC60065:2005《Audio, video and similar electronic apparatus-Safety requirements 》clause 8.22 and figure 14~17

IEC61588-1:2009《Safety of transformers,reactors,power supply units and combinations thereof-Part 1:Generay requirements and tests》clause 26.3 and figure 6

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：不可分離的薄層材料

試驗用途：用于不可分離的薄層材料構成的絕緣抗損壞強度驗證

測試原理：本裝置對10°和230°位置進行機械限位，以確保試驗角度的準確性，同時也實現了操作方法簡單化；砝碼附有掛環，以防試樣某點因受力過大而被拉破

三、性能指標

砝碼：50N砝碼三個，可組合實現100N及150N試驗

尖部：R0.5±0.02mm, 60°±5°，高2±0.1mm

試驗次數：3次
