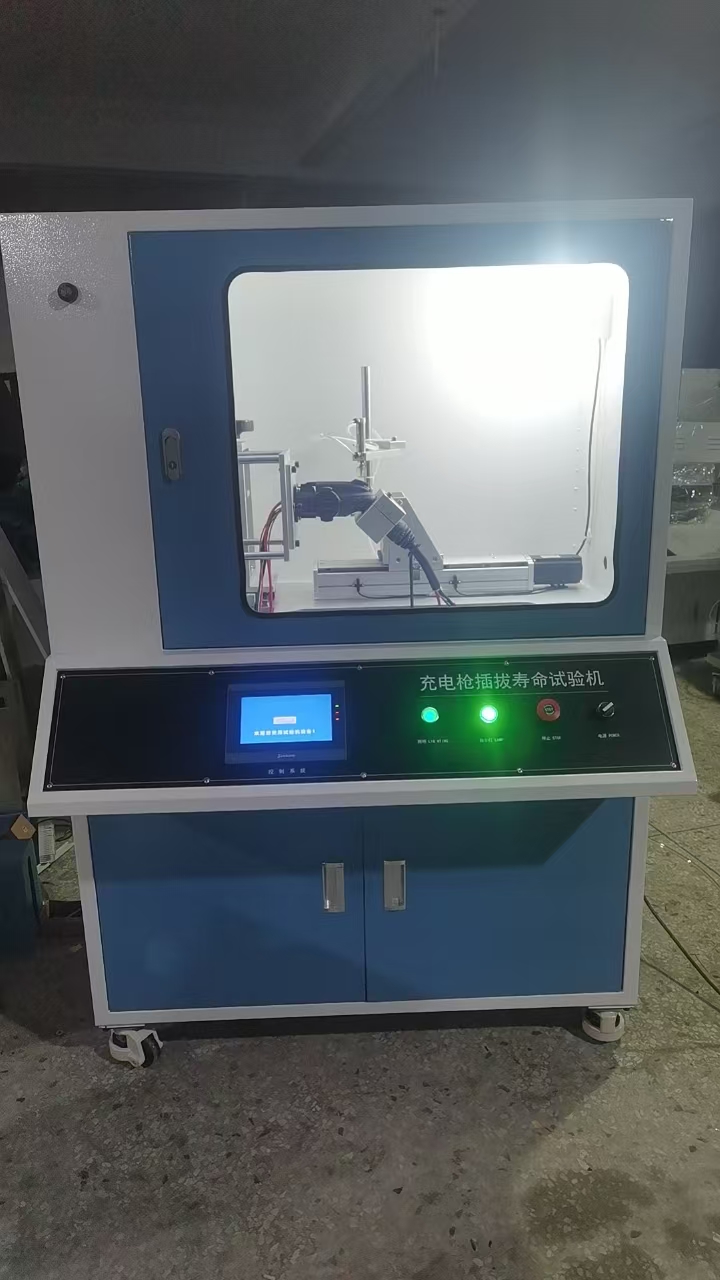

二、充電槍插拔壽命試驗機主要技術參數

1、測試項目： a）機械鎖止裝置部分壽命試驗；b）分?jǐn)嗄芰?；c）正常操作（使用壽命）；

2、執行標準： GB/T 20234.1-2023 標準機械鎖止裝置部分壽命試驗對應條款 6.3.4.4 b）和條款 7.15.1.2；

分?jǐn)嗄芰?duì)應條款 6.3.11 和條款 7.22；正常操作（使用壽命）對應條款 6.3.12 和條款 7.23；GB/T 11918.1-2014 標準第 20 章；

3、控制系統：配置西門子、三菱、歐姆龍等知名品牌 PLC 模塊，并配置 7 英寸及以上彩色液晶觸摸控制屏；

4、運行方式：手動或程控運行；

5、具備模擬充電接口正常操作功能，既能夠結合充電接口插拔操作、機械鎖止裝置和電子鎖止裝置解鎖/閉鎖操作，也可單獨進行測試，具備可編程設置試驗速度、試驗時間和試驗次數；

6、動力系統：采用電動方式實現充電接口插拔操作；

7、夾具要求：X/Y/Z 三維可調，適配國標、美標、歐標交/直流充電接口夾具或通用夾具；

8、自動翻轉：具備充電槍夾持處自動翻轉機構，可 90o 翻轉，并且翻轉保持時間在（0～600）s 范圍內可任意設定；

9、試驗次數：（0～999999）次范圍內可任意數值預設，計數到達設定值時能自動停機；

10、分?jǐn)嗄芰油〞r(shí)間：（1～999.9）s 可設定；

11、插拔速率：每分鐘 7.5 個行程，行程可調節；

12、試驗行程：在（0～150）mm 范圍內任意可調；

13、試驗速度：在（0～1000）mm/s 范圍內任意設定可調節；

14、力值顯示：可顯示最大插入力、最大拔出力及當前力值，力值范圍（0～500）N，示值誤差≤±0.5%F.S.,分辨力≤0.1N；

15、鎖止裝置：具備鎖止裝置自動按壓功能，模擬正常操作工況；

16、電子鎖止裝置用開關電源：（0～24）VDC 可調，電源正負極性可編程控制實現電子鎖解鎖/閉鎖功能；

17、溶液槽盒：具備三種測試液體槽；

18、浸液要求：浸泡液體次數，浸泡時間，涼干時間，插拔次數，循環次數可設置；

19、試驗工位：1 個工位。

三、充電槍插拔壽命測試要求

6.3.12 正常操作（使用壽命）

- 充電接口應能承受正常使用時出現的機械應力、電應力、熱應力和污染物而不會出現過度磨損或其他有害影響；

- 供電插頭、車輛插頭、供電插座和車輛插座應能承受至少10000 個試驗循環，具體循環如下：

1. 進行970次插拔后，將供電插頭或車輛插頭浸入酸雨中4~5秒，然后立即進行10次插拔循環。

2. 使用干布擦拭或晾干后，分別浸入鹽水模擬溶液、濁水模擬溶液中，并進行10次插拔，接著進行1小時的通電試驗。

3. 重復上述步驟共10次。
