電氣設備在正常的使用環境中，需要對外界的灰塵、雨、水進行防護，有些產品甚至直接在水面以下使用，因而其外殼需要對這些嚴酷條件進行防護，以保證設備在惡劣條件下能夠正常的工作，同時設備外殼亦需要防止人體接觸危險部件。

本文簡單介紹GB/T 4208-2017外殼防護等級(IP代碼)標準對于外殼防護等級試驗的方法和判定標準，GB/T 4208-2017標準闡述的分級系統適用于多數型式的電氣設備。

一、外殼防護等級試驗分類

為了對電氣設備外殼的防護能力進行驗證，國內使用的設備常采用GB/T 4208-2017外殼防護等級(IP代碼)（等同采用的標準為IEC 60529-2013）標準對電氣設備進行試驗。

按照標準的規定，外殼防護等級（IP代碼）是將電氣設備的外殼依其防塵、防止外物侵入、防水、防濕氣的特性加以分級。電氣的設備的外殼防護包括下面3個方面：

（一）對人體觸及外殼內的危險部件的防護；

（二）對固體異物進入外殼內的防護；

（三）對水進入外殼內對設備造成有害影響的防護。

外殼防護等級一般是由兩個數字、附加字母和補充字母所組成（例如：IP23CH），第一個數字表示產品防塵、防止外物侵入、防止接近危險部件的等級（數字0-6）；第二個數字表示產品防濕氣、防水侵入的密閉程度（數字0-9）。附加字母表示防止接近危險部件（A-D），補充字母表示專門的補充信息。一般來說數字越大，表示其防護等級越高，0表示不防護。對外殼防護不做要求時用X表示，附加字母和補充字母可省略。

（一）對人體觸及外殼內的危險部件的防護試驗

對人體觸及低壓設備（額定電壓不超過：交流1kV，直流1.5kV）外殼內的危險部件的防護等級由第一位特征數字和補充字母規定。

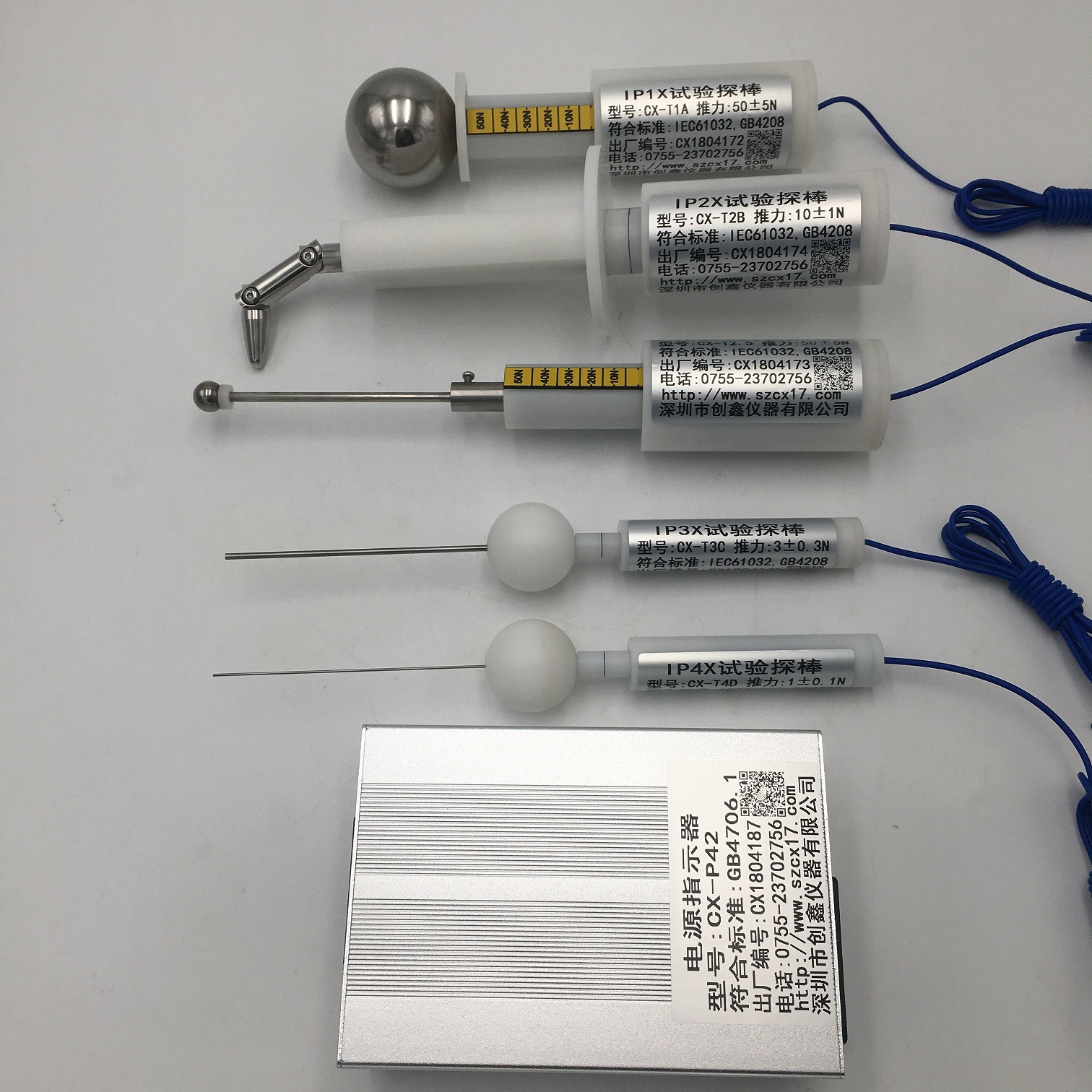

1和A表示對手背接近危險部件的防護，試驗要求使用50±5N的力，使用直徑50mm的球形試驗器具不應觸及到危險部件。

2和B是對手指接近危險部件的防護，試驗要求使用10±1N的力，使用直徑12mm，長80mm的試驗指不應觸及到危險部件。

3和C表示對于工具接近危險部件的防護，試驗要求使用3±0.3N的力，使用直徑2.5mm試驗器具不應進入到殼內。

4、5、6和D表示對于金屬線接觸危險部件的防護，試驗要求1±0.1N的力，使用直徑1.0mm試驗器具不應進入到殼內。

如果設備的開口附件有運動，應使運動部件緩慢轉動，在試驗過程中，試驗器具不應觸及到危險部件，如果使用指示燈電路來檢驗符合性，則指示燈在試驗過程中應不亮。

對于高壓設備（額定電壓超過：交流1kV，直流1.5kV）的試驗，應將試具放在最不利的位置，高壓設備應能承受該產品相關標準規定的耐壓試驗。

（二）對防塵、防固體異物進入外殼內的防護

對防塵、防固體異物進入外殼內部的防護等級由第一位特征數字規定。

1表示對手背接近危險部件的防護，試驗要求使用50±5N的力，使用直徑50mm的球形試驗器具不應完全進入設備外殼內部。

2是對手指接近危險部件的防護，試驗要求使用30±3N的力，使用直徑12.5mm球形試驗器具完全進入設備外殼內部。

3表示對于工具接近危險部件的防護，試驗要求使用3±0.3N的力，使用直徑2.5mm試驗器具不應完全進入設備外殼內部。

4表示對于金屬線接觸危險部件的防護，試驗要求1±0.1N的力，使用直徑1.0mm試驗器具不應完全進入設備外殼內部。

5表示對粉塵的防護，試驗要求粉塵進入設備外殼內部不得影響設備的正常運行和安全；6表示無粉塵的進入設備外殼內部。

對于1、2、3、4的接受條件是試驗器具不能通過任何開口進入被試設備內部。

對于5和6防塵試驗，應在粉塵試驗箱中進行，粉塵使用滑石粉，粉塵的用量為每立方米試驗箱容積使用2kg，滑石粉循環使用的次數不得超過20次。

粉塵試驗時首先要確定被試設備的外殼類型。外殼類型分為一類和二類，一類外殼的設備正常工作時內部氣壓低于周圍大氣壓，一般內部氣壓低是由于熱循環效應引起的。二類外殼的設備內部氣壓與周圍大氣壓一致。對于一類外殼的測試，被試設備應連接真空泵將實驗箱內的空氣利用壓差抽入設備內，抽氣量為80倍的設備外殼容積，任何情況下壓差不得超過2kPa，試壓最短時間2小時，最長時間8小時。對于二類外殼不需要抽真空，試驗時間為8小時。
