符合標準：GB2099.1-2008第24.10條及圖30、IEC60884-1圖30

用途：適用于對插頭插銷的牢固度進行檢驗

試樣范圍：插頭插銷

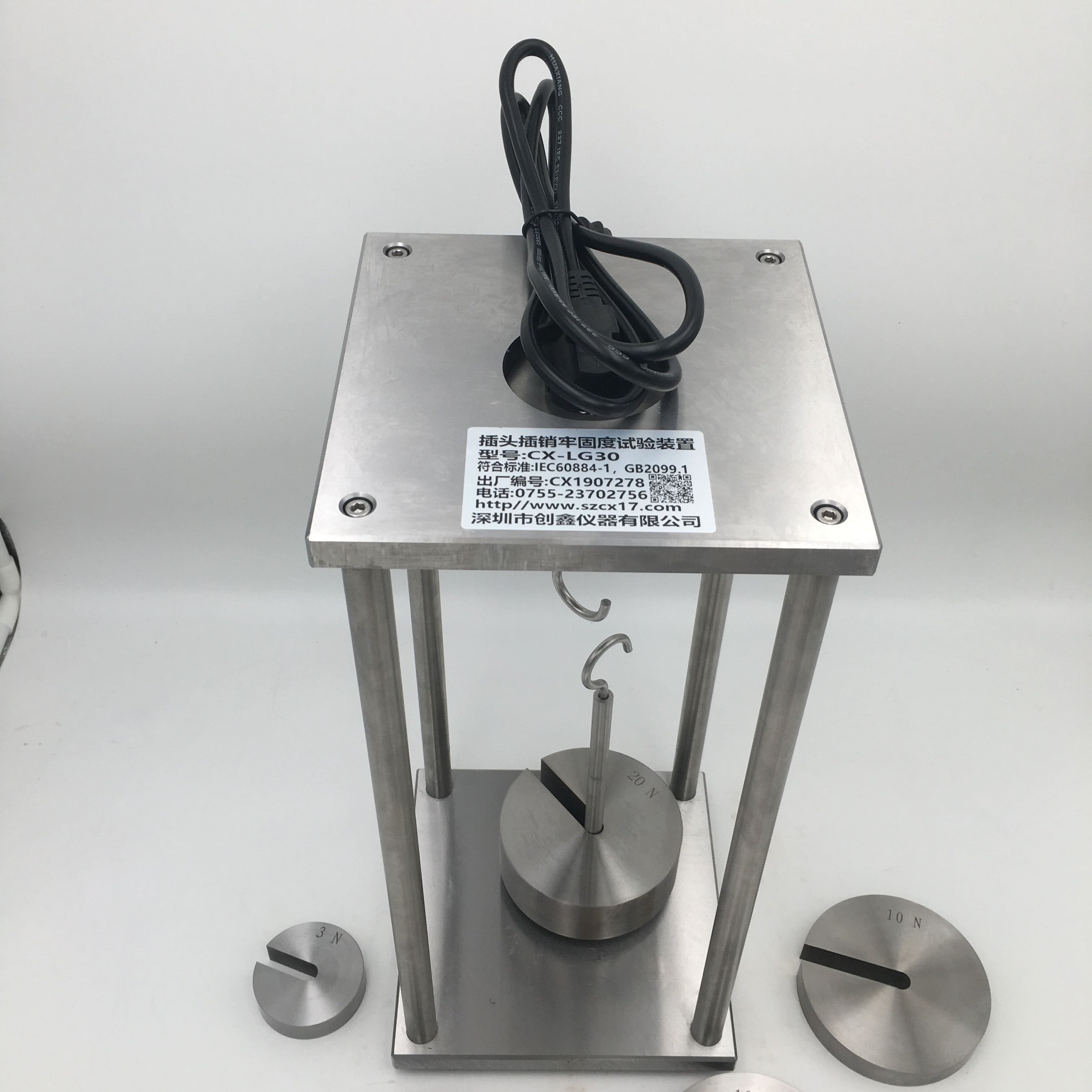

結構及功能：按標準，檢查插頭插銷的牢固度，可定制其他國家標準的插銷孔量規

技術參數

1、工位：?jiǎn)喂の?/span>

2、砝碼：4N 、20N、30N、50N各1個

3、插座銷孔量規：配GB6A二插、GB10A三插、GB16A三插孔量規等3個，對于扁形插銷，孔尺寸對于插銷截面尺寸向各方向增加2±0.22mm，對于圓形插銷，孔尺寸對于插銷截面直徑增加6±0.5mm，其他標準孔量規可定制

4、GB插銷夾具一套，其他標準根據插銷定制

5、需配合高溫箱使用，溫度70±2°

使用方法：

測試時先把插頭試樣加熱至 50±2℃ 溫度 1 小時，并在整個測試包括除去測試負載的 5 分鐘操持此溫度。把插頭牢固的固定住，在 10 秒的時間，每個插片平穩的施加 60N±1N 的力，并保持 10 分鐘，每個插片進行 2 次測試，一次是使用本試驗裝置施力的方向是沿著端子長度朝向插頭本體的方向，另一次為相反方向

在測試中的任何時候，任何端子相對于本體材料移動大于 2.4mm或在除去測試力的 5 分鐘內，任何端子不能回到標準圖 2.1 規定的標稱長度的 0.8mm 之內，則認為端子的連接是不合格的。
