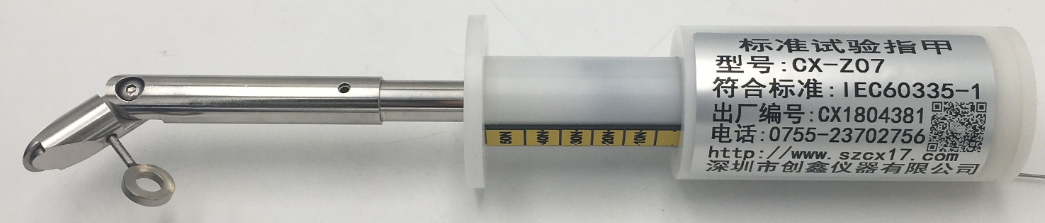

試驗指甲

一、產品概述：

試驗指甲是滿足IEC 60335.1 & GB4706.1標準要求，主要用于固體絕緣易觸及部分防止鋒利工具刺穿試驗，還用于對防止接觸帶電部件、防水或防止接觸運動部件的不可拆卸零件，應以可靠的方式固定，且應承受住在正常使用扣出現的機械應力。

二、技術參數：

1、組成部分：指尖、指中、指座三部分

2、施加壓力：10N、20N、30N、40N、50N

3、參照標準：GB4706.1-2005 圖7、IEC60335-1圖7

三、使用方法：

1.對劃痕試驗的表面壓力10N的力，刮蹭表面的材料不能出現分離。

2.1用試驗指插入任何縫隙或連接處，垂直施加一個10N的側拉力，但不可扭轉和撬動，相關部件不能脫落或者損壞。

2.2用試驗指插入任何縫隙或連接處，在部件拆卸方向施加一個10N的側拉力，但不可扭轉和撬動，相關部件不能脫落或者損壞。
