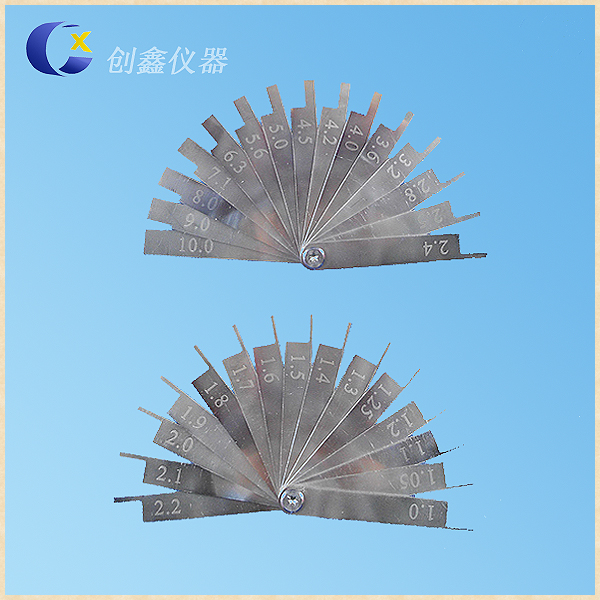

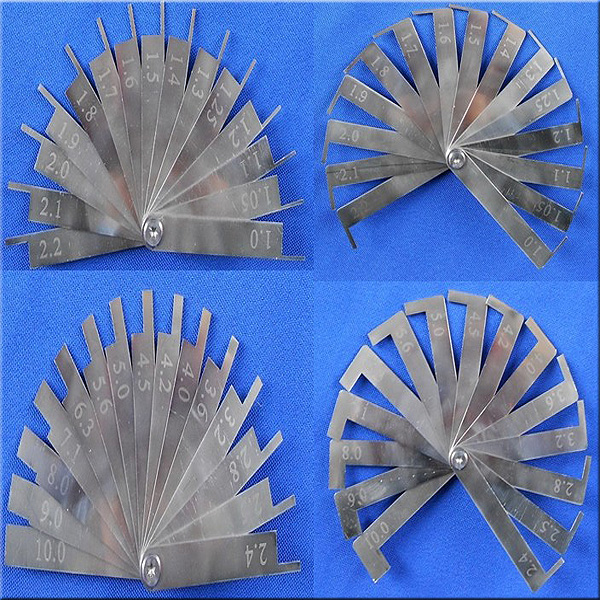

爬電距離測試卡是根據GB/T 16935.1-2008，IEC 60664-1:2007標準設計制造，主要用于檢驗電器產品等電器附件的爬電距離和電氣間隙。

名詞解釋：

1、安全距離包括電氣間隙（空間距離），爬電距離（沿面距離）和絕緣穿透距離。

2、電氣間隙：兩相鄰導體或一個導體與相鄰電機殼表面的沿空氣測量的最短距離。

3、爬電距離：兩相鄰導體或一個導體與相鄰電機殼表面的沿絕絕緣表面測量的最短距離。

4、一次電路：一次電路是直接與交流電網電源連接的電路。

5、二次電路：二次電路是不與一次電路直接連接，而是由位于設備內的變壓器、變換器或等效的隔離裝置或由電池供電的一種電路。

技術參數

使用方法

電氣間隙的測量步驟：

1、確定工作電壓峰值和有效值；

2、確定設備的供電電壓和供電設施類別 ；

3、根據過電壓類別來確定進入設備的瞬態過電壓大??；

4、確定設備的污染等級（一般設備為污染等級2） ；

5、確定電氣間隙跨接的絕緣類型（功能絕緣、基本絕緣、附加絕緣、加強絕緣）。

確定爬電距離步驟：

1、確定工作電壓的有效值或直流值；

2、確定材料組別（根據相比漏電起痕指數，其劃分為：Ⅰ組材料，Ⅱ組材料，Ⅲa 組材料, Ⅲb組材料。）

3、確定污染等級；

確定絕緣類型（功能絕緣、基本絕緣、附加絕緣、加強絕緣）。

滿足標準：

爬電距離測試卡是根據GB/T 16935.1-2008，IEC 60664-1:2007標準設計制造。
