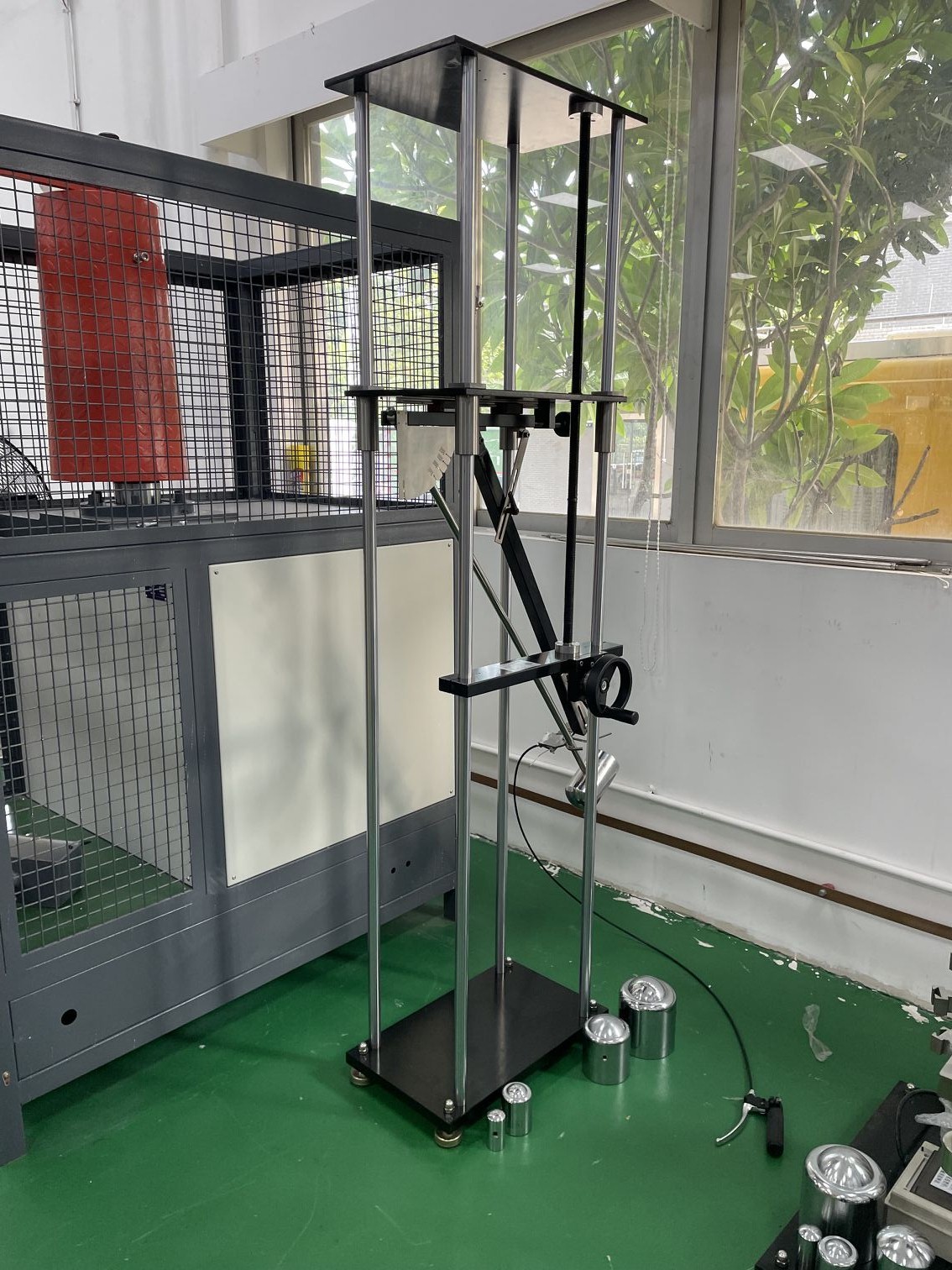

GB2099.1擺錘沖擊試驗裝置

符合標準：GB2099.1第24.1條及圖22-26、GB16915.1-2014、IEC60884-1圖22-26、GB2423.55、IEC60068-2-75

用途：適用于家用和類似用途的插頭插座及明裝式安裝盒、螺紋壓蓋、罩蓋、開關等電器附件進行機械強度試驗

試樣范圍：插頭插座、明裝式安裝盒、螺紋壓蓋、罩蓋、開關等電器附件

結構及功能：安裝支架可上下、左右移動，沖擊角度可調。 本裝置為2J以下低能量擺錘沖擊裝置。

技術參數：

1、擺桿：長度1000㎜，外徑9 mm、壁厚0.5 mm的鋼管，質量100±1g；

2、安裝支架：重量10±1 kg，結構牢固，X、Y軸可調，可繞安裝板旋轉軸旋轉±90°。

3、撞擊錘頭按標準，配150g錘頭（等效質量200g），200g錘頭可選配

5、試驗方式：手動釋放沖擊

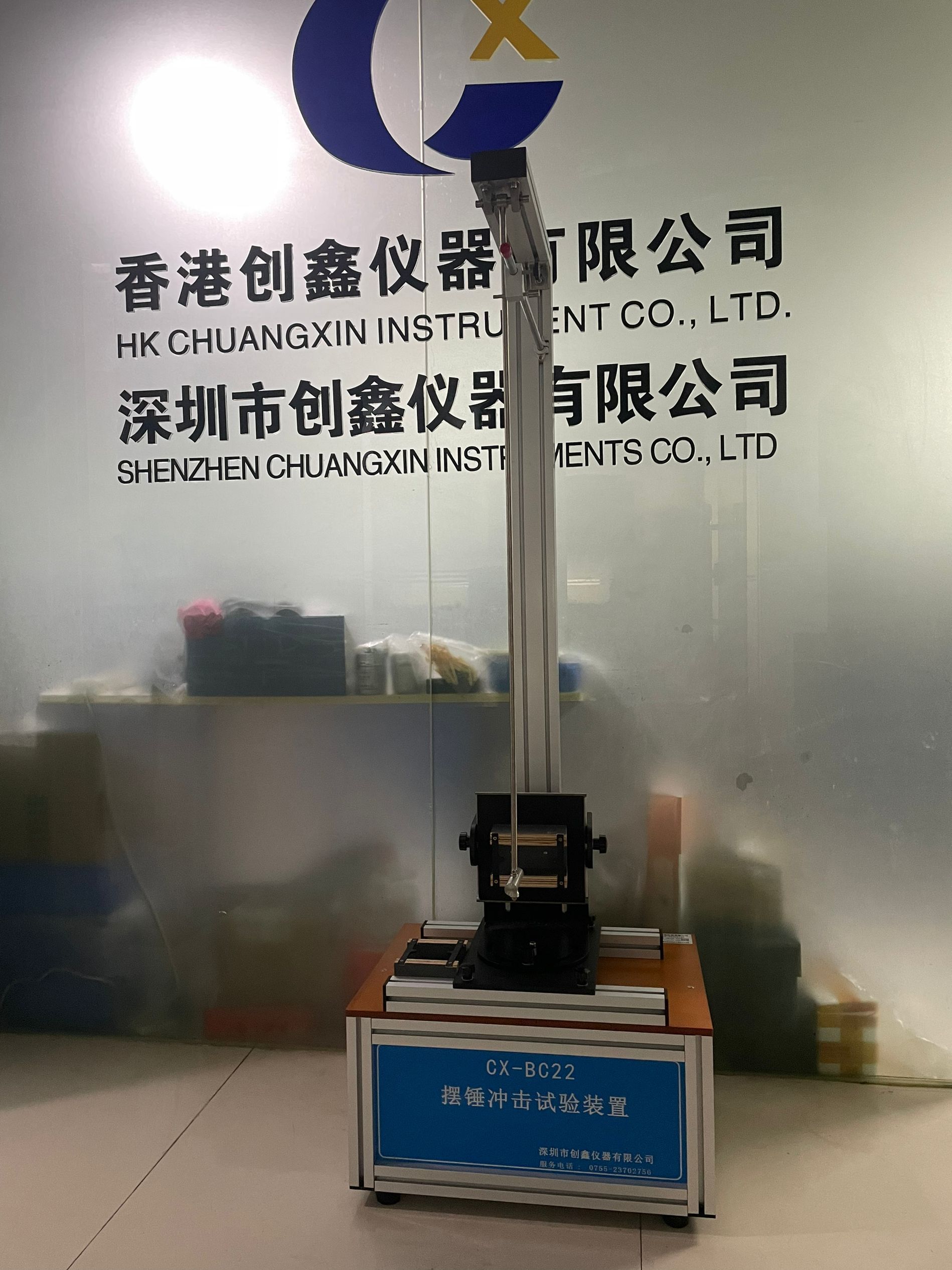

GB2423.55擺錘沖擊試驗裝置

符合標準：GB2423.55-2006-T 《電工電子產品環境試驗 第2部分試驗方法試驗EW錘擊試驗》、GB/T 20138-2006《電器設備外殼對外界機械碰撞的防護等級(IK代碼)》、GB7251.5-2008《低壓成套開關設備和控制設備 第5部分：對公用電網動力配電成套設備的特殊要求》、IEC 60068-2-63\IEC 60068-2-75及IEC60439-5

用途：適用于變電柜等金屬薄片、非金屬電能計量柜、變電站電纜配電盤及電纜分線箱的外殼機械沖擊強度試驗。

試樣范圍：電能計量柜、變電站電纜配電盤及電纜分線箱及類似設備外殼。

結構及功能：設備采用小車結構，可整體左右前后移動，上下沖擊點高度可調，沖擊角度0-90°可調。本裝置為2J以上高能量擺錘沖擊裝置。

技術參數:

沖擊能量、等效質量與跌落高度對照見下表
