IP外殼防水等級的區分與試驗方法
IP防水等級詳細劃分
以下防水等級參考標準IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等國際適用標準：1．范圍
防水試驗包括第二伴特征數字為1至8，即防護等級代碼為IPX1至IPX8。
2．各種等級的防水試驗內容
(1) IPX1
方法名稱：垂直滴水試驗
試驗設備：滴水試驗裝置及其試驗方法
試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm
試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min
(2) IPX2
方法名稱：傾斜15°滴水試驗
試驗設備：滴水試驗裝置及其試驗方法
試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.
試驗條件：滴水量為3.0+0.5mm/min ； 試驗持續：4×2.5min 共10min
（3) IPX3
方法名稱：淋雨試驗
a.擺管式淋水試驗
試驗設備：擺管式淋水濺水試驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°) 約4s 。
試驗壓力：400kPa ； 試驗時間：連續淋水10min；試驗5min后樣品旋轉90°
b. 噴頭式淋水試驗

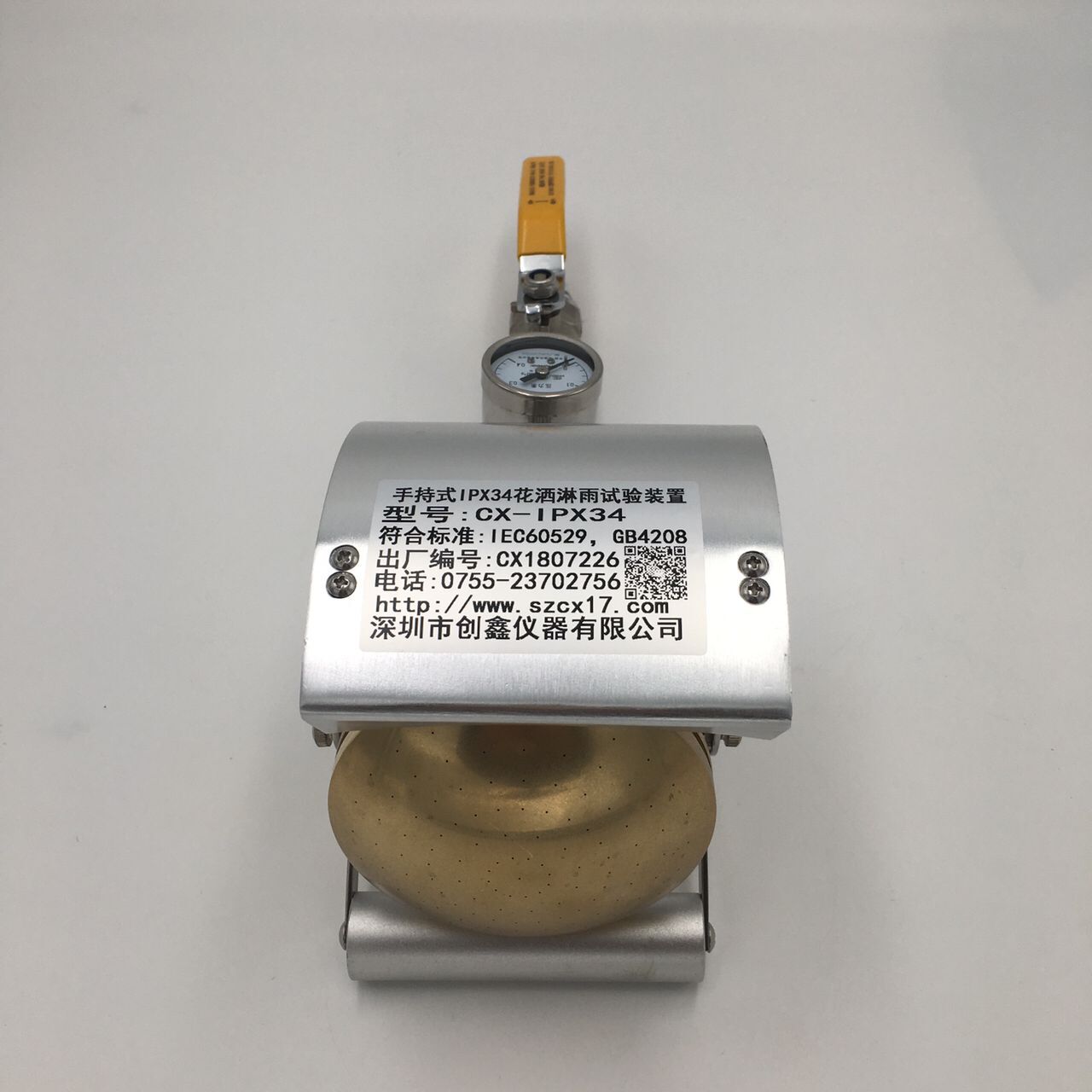

試驗設備：手持式淋水濺水試驗裝置，
試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，最少5 min 。
(4) IPX4
方法名稱：濺水試驗；
a．?dāng)[管式濺水試驗
試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07L/min ；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。
試驗時間：與上述第（3）條IPX3 之a(chǎn) 款均相同 (即10 min) 。
b．噴頭式濺水試驗
試驗設備：手持式淋水濺水試驗裝置，
試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間。
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min 。
試驗時間：即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少5min 。
(5) IPX4K
試驗名稱:加壓擺管淋雨試驗
試驗設備：擺管式淋雨試驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。
試驗壓力：400kPa
試驗時間：試驗5min后樣品旋轉90°
注：噴淋管有121個直徑為0.5mm的孔；
-- 中心1個孔
-- 核心區2層（每層12個孔，30度分布）
-- 外圈4圈（每圈24孔，15度分布）
-- 可移動的罩蓋
方法名稱：噴水試驗
試驗設備：噴嘴的噴水口內徑為6.3mm
試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5L/min(750L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min 。
（7）IPX6
方法名稱：強烈噴水試驗；
試驗設備：噴嘴的噴水口內徑為12.5mm ；
試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）最少3min 。
D=6.3mm防水防護等級5和6K；
D=12.5mm防水防護等級6。
（8）IPX7
方法名稱：短時浸水試驗；
試驗設備：浸水箱。
試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m 。試樣頂部到水面距離至少為0.15 m 。試驗時間:30min 。
（9）IPX8
方法名稱: 持續潛水試驗；
試驗設備試驗條件和試驗時間: 由供需（買賣）雙方商定.其嚴酷程度應比IPX7高。
（10）IPX9K
方法名稱：高壓噴射試驗
試驗設備：噴嘴的噴水口內徑為12.5mm ；
試驗條件：噴水角度:0°，30°，60°，90°(4個位置）；噴水孔數:4 個；樣品臺轉速:5 ±1r.p.m；距離為100 ～150mm，每個位置30 秒；流量為14～16 L/ min，噴水壓力8000～
10000kPa ,水溫要求80±5℃
試驗時間：每個位置30 秒×4 共120秒。
以下防水等級參考標準IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等國際適用標準：1．范圍
防水試驗包括第二伴特征數字為1至8，即防護等級代碼為IPX1至IPX8。
2．各種等級的防水試驗內容
(1) IPX1
方法名稱：垂直滴水試驗
試驗設備：滴水試驗裝置及其試驗方法
試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm
試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min
(2) IPX2
方法名稱：傾斜15°滴水試驗
試驗設備：滴水試驗裝置及其試驗方法
試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.
試驗條件：滴水量為3.0+0.5mm/min ； 試驗持續：4×2.5min 共10min
（3) IPX3
方法名稱：淋雨試驗
a.擺管式淋水試驗
試驗設備：擺管式淋水濺水試驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°) 約4s 。
試驗壓力：400kPa ； 試驗時間：連續淋水10min；試驗5min后樣品旋轉90°
b. 噴頭式淋水試驗
試驗設備：手持式淋水濺水試驗裝置，
試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，最少5 min 。
(4) IPX4
方法名稱：濺水試驗；
a．?dāng)[管式濺水試驗
試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07L/min ；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。
試驗時間：與上述第（3）條IPX3 之a(chǎn) 款均相同 (即10 min) 。
b．噴頭式濺水試驗
試驗設備：手持式淋水濺水試驗裝置，
試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間。
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min 。
試驗時間：即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少5min 。
(5) IPX4K
試驗名稱:加壓擺管淋雨試驗
試驗設備：擺管式淋雨試驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。
試驗壓力：400kPa
試驗時間：試驗5min后樣品旋轉90°
注：噴淋管有121個直徑為0.5mm的孔；
-- 中心1個孔
-- 核心區2層（每層12個孔，30度分布）
-- 外圈4圈（每圈24孔，15度分布）
-- 可移動的罩蓋
噴淋管應用銅鋅合金（黃銅）制成。
方法名稱：噴水試驗
試驗設備：噴嘴的噴水口內徑為6.3mm
試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5L/min(750L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min 。
（7）IPX6
方法名稱：強烈噴水試驗；
試驗設備：噴嘴的噴水口內徑為12.5mm ；
試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）最少3min 。
D=6.3mm防水防護等級5和6K；
D=12.5mm防水防護等級6。
（8）IPX7
方法名稱：短時浸水試驗；
試驗設備：浸水箱。
試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m 。試樣頂部到水面距離至少為0.15 m 。試驗時間:30min 。
（9）IPX8
方法名稱: 持續潛水試驗；
試驗設備試驗條件和試驗時間: 由供需（買賣）雙方商定.其嚴酷程度應比IPX7高。
（10）IPX9K
方法名稱：高壓噴射試驗
試驗設備：噴嘴的噴水口內徑為12.5mm ；
試驗條件：噴水角度:0°，30°，60°，90°(4個位置）；噴水孔數:4 個；樣品臺轉速:5 ±1r.p.m；距離為100 ～150mm，每個位置30 秒；流量為14～16 L/ min，噴水壓力8000～
10000kPa ,水溫要求80±5℃
試驗時間：每個位置30 秒×4 共120秒。
