數顯式IPX56噴水試驗裝置的優點與應用

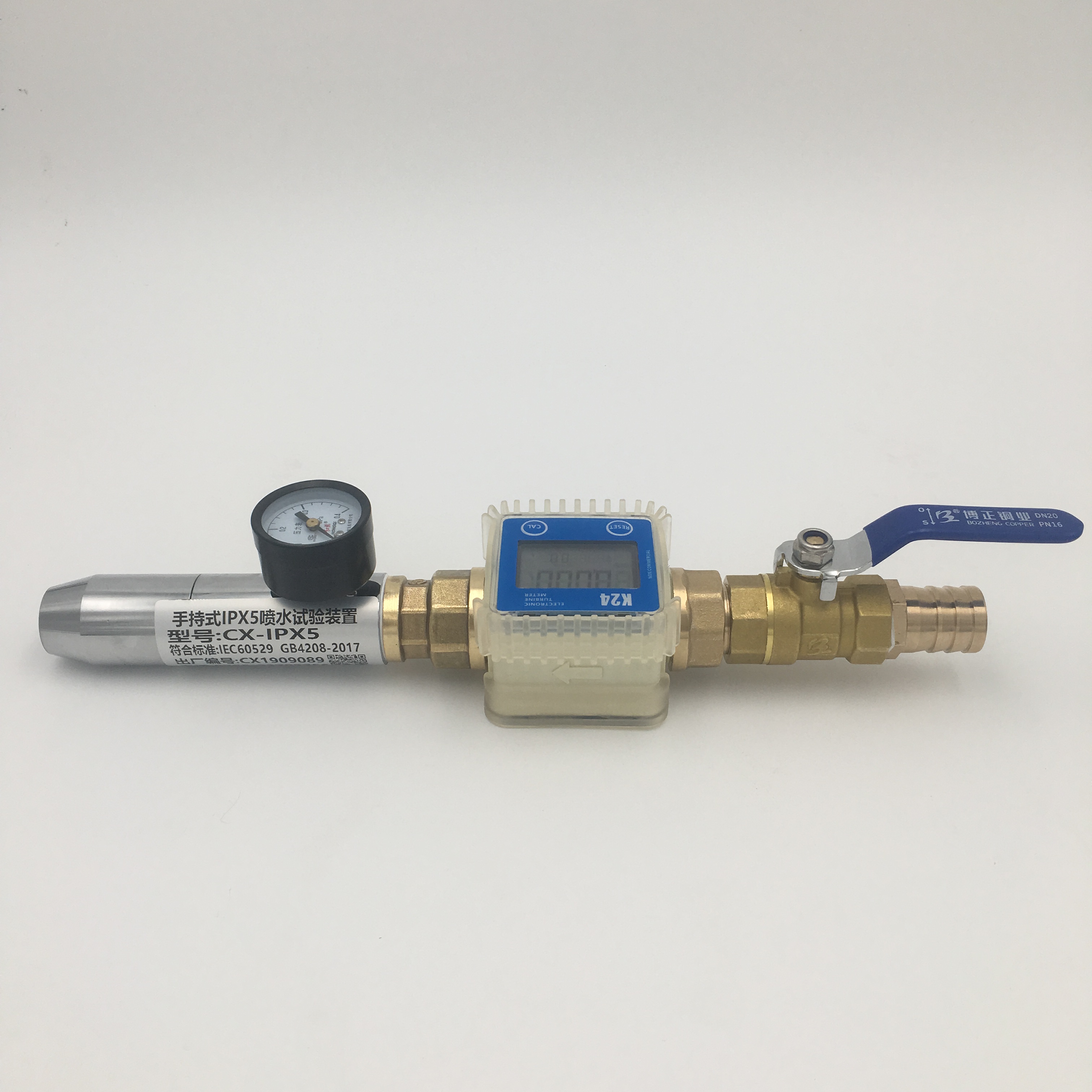

數顯式IPX56噴水試驗裝置
符合標準： GB 4208-2017《外殼防護等級（IP代碼）》的IPX5和IPX6 、GB2099.1(IEC 60884-1)、GB4706.1(IEC 60335-1)、GB7000.1 (IEC 60598-1) 、GB/T 4942.1-2006《旋轉電機整體結構的防護等級（IP代碼）分級》、GB/T 4942.2-1993《低壓電器外殼防護等級》、QC/T 413-2002《汽車電器設備基本技術條件》
用途：適用于進行產品的IPX5、IPX6測試
試樣范圍：如電子電器、燈具、電柜、電器元件、汽車、摩托車電氣產品（如汽車儀表、各類開關、微電機等）
結構及功能：帶壓力表 ，單配時為更換噴頭使用，可匹配成套防水系統
技術參數:
|
型號 |
CX-IPX6 |
CX-IPX6 |
|
參數項目 |
IPX5 |
IPX6 |
|
噴頭孔徑 |
Ф6.3mm |
Ф12.5mm |
|
水流量 |
12.5±0.625L/min，流量計可調 |
100±5 L/min，流量計可調 |
|
噴嘴距外殼距離 |
2.5~3m |
|
|
試驗時間 |
不小于1min/m2(但不小于3分鐘) |
|
|
壓力表 |
0~0.25MPa |
|
|
場地要求 |
寬大于3m的專用IP防水測試房，進水及排水功能良好，墻壁安裝 |
|
|
使用水源 |
需提供水流速率為大于12.5L/min±5%干凈、無雜質的清水，通過不銹鋼儲水池及加壓設備實現 |
|
IPX6噴水試驗裝置因為出水量比較大，直接接在水龍頭上是達不到那個100L/ 分鐘的流量，必須有增壓泵及供水系統才能達到那個噴水流量要求。如下圖設備
