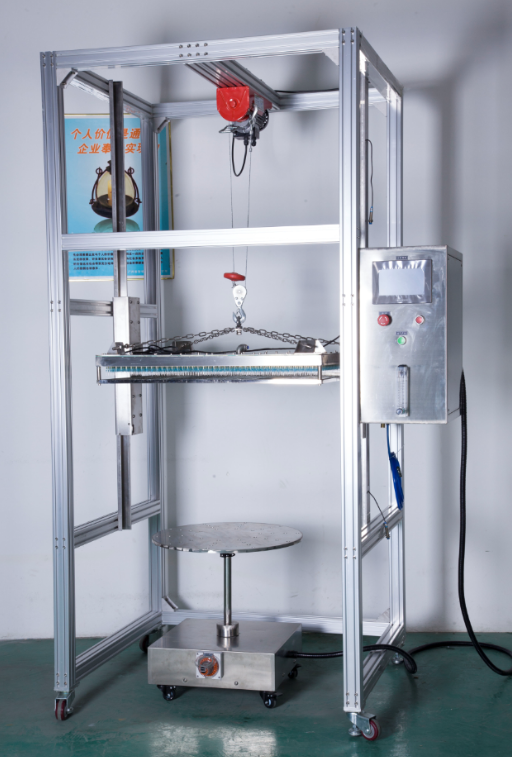

（1）垂直滴雨試驗裝置

1、 適用于進行產品的IPX1、IPX2測試。

2、 淋雨面積：1000mmX1000mm。

3、 水箱：密封不銹鋼水箱。

4、 滴水針頭：孔徑￠0.4mm，2601個。

5、 滴雨針座：帶六角形卡位不銹鋼針

6、 座，安裝方便，針座水平面一致。

7、 孔 距： 20mm。

8、 降雨量 ： 1mm/ min、3mm/ min

9、 自設定參數(誤差：+0.5mm/min)。

10、 滴水高度： 200mm（通過激光對射感應測試樣品自行控制）。

11、 試驗時間：0-9999S可調定。

12、 機體材料：工業合金鋁型材。

13、 外形尺寸（LXDXH）：1200X1380X2900mm。

14、 機器結構：掛墻式。

15、 防堵塞功能：外接壓縮空氣，用于吹干水箱針嘴積水，防止堵塞。

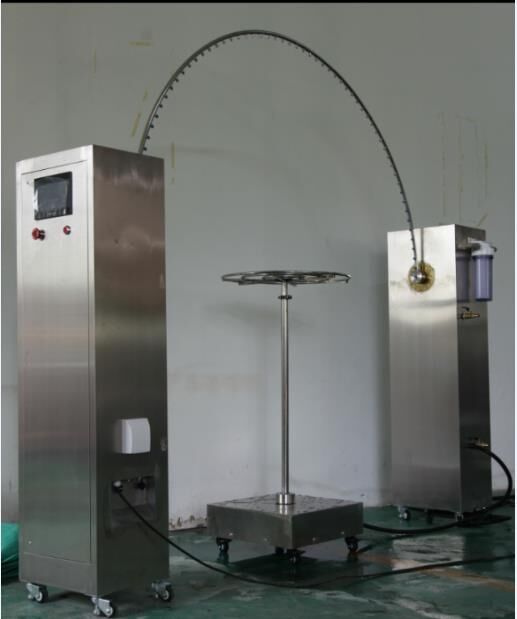

（2）擺管淋雨試驗裝置

1、 適用于進行產品的IPX3、IPX4測試。

2、 擺管規格： R1000mm、R1200mm，可兼容IPX3、 IPX4測試（IPX3測試時采用更換針頭和針頭堵頭實現，擺管兩端更換位置焊有標記，不需數針頭數量更換），擺管兩側應設計成可快速更換；

3、 驅動裝置：松下750W伺服電機驅動，與蝸輪減速機直接連接，經久耐用，擺動角度精確，0-360度任意可調定，停機自動復位；

4、 噴水針孔：IPX3 X4時孔徑￠0.4mm，可拆卸式結構，方便清理或更換。

5、 擺管材料：不銹鋼。

6、 擺動夾角：1200（IPX3）、3600（IPX4）。

7、 試驗速度：IPX3完整擺動一次（2X1200）的時間約4s,IPX4完整擺動一次（2X3600）的時間約12s.

8、 降雨量 ：根據擺管大小針孔數量可設定流量（IPX3 X4時每孔0.07 L/min X擺管針孔數時）。

9、 試驗時間：0-9999S可調定。

10、 機體材料：工業合金鋁型材。

11、 外形尺寸（LXDXH）：3800X2400X2800MM。

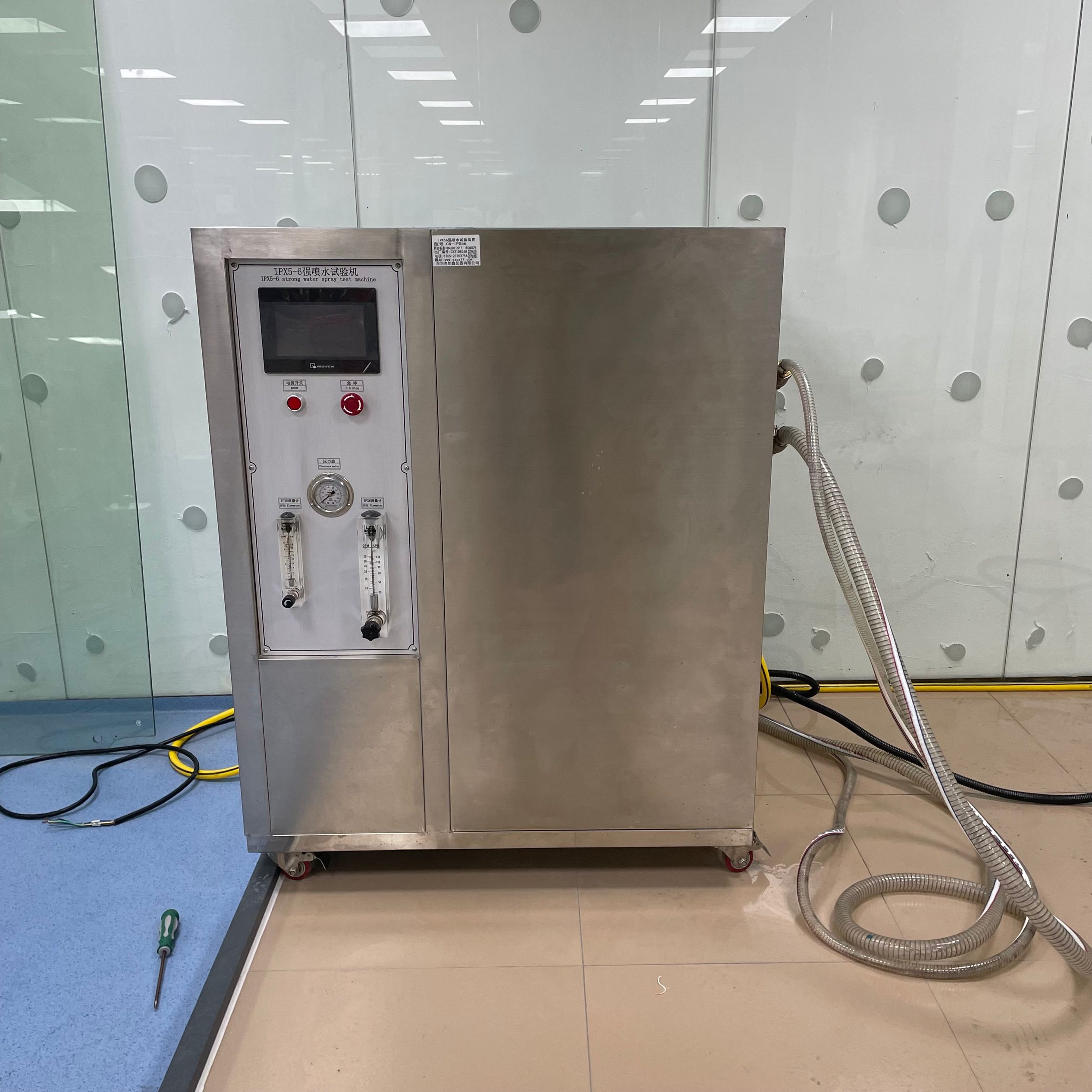

IPX56強噴頭水試驗裝置

功能參數：

1、 適用于進行產品的IPX5、IPX6測試。

2、 孔徑：ф6.3mm（IPX5）、ф12.5mm（IPX6）。

3、 IPX5、IPX6噴嘴螺紋聯接、快速更換。

4、 不銹鋼材質。

5、 水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6)

6、 試驗時間：3分鐘、用戶設定時間（控制系統控制）。

7、 噴嘴距外殼距離：2.5-3m(試驗人員控制)。

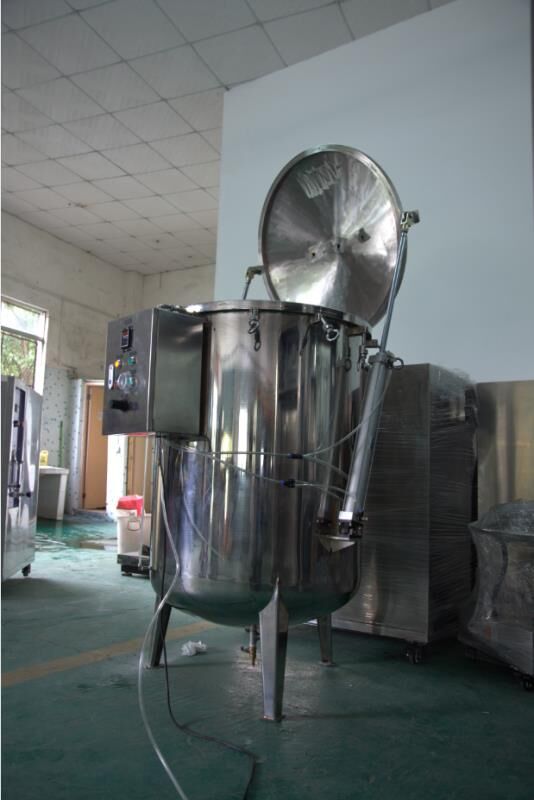

IPX78浸水試驗機

一、設備用途：
