GB4706.38-2003商用電動飲食加工機械的穩定性和機械危險試驗要求
符合標準：GB4706.38-2003
用途：檢驗防止人體觸及危險部件的基本防護，也用于防止手指觸及的防護檢驗
試樣范圍：容易觸及的外殼帶電部件或機械部件

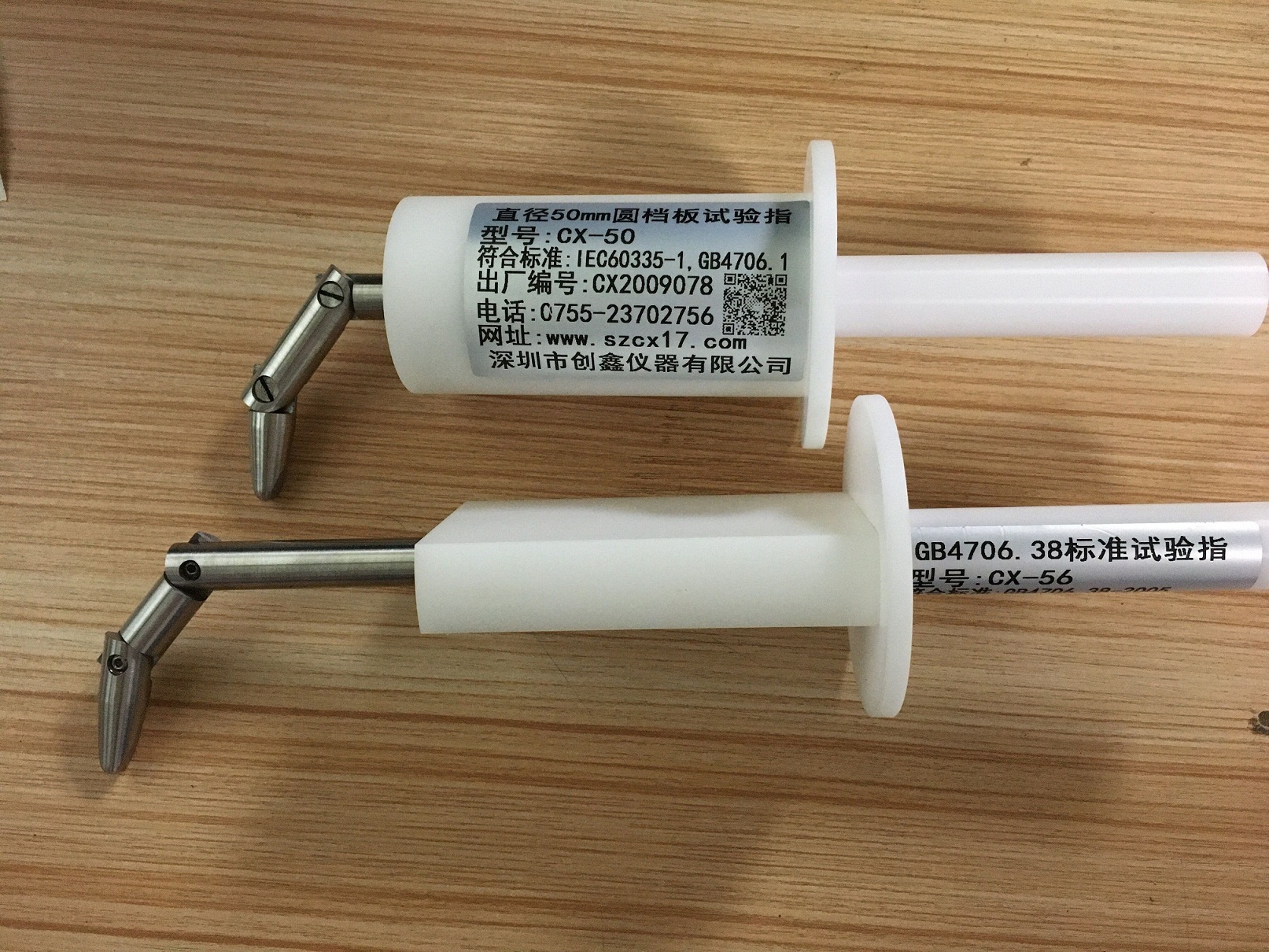

結構及功能：模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲?？啥ㄖ疲菏直┒伺淇刹灏蜗憬恫孱^及接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）
技術參數：
|
型號 |
CX-50 |
||
|
試具名稱 |
圓擋板試驗指 |
||
|
鉸鏈接點1尺寸 |
30±0.2 |
||
|
鉸鏈接點2尺寸 |
60±0.2 |
||
|
指長 |
80±0.2 |
||
|
指尖到擋板尺寸 |
180±0.2 |
||
|
指尖切割倒圓角 |
R2±0.05 |
||
|
指尖錐度圓角 |
S4±0.05 |
||
|
指尖割斜面夾角 |
37o 0 -10′ |
||
|
指尖錐度 |
14 o 0 -10′ |
||
|
試驗指直徑 |
Ф12 0 -0.05 |
||
|
A-A截面直徑 |
Ф50 |
||
|
A-A截面寬度 |
－－－－ |
||
|
擋板直徑 |
Ф75±0.2 |
||
|
擋板厚度 |
5±0.5 |
||
|
推力計 |
－－－－ |
||
|
對應標準 |
GB4706.1 |
||
產品概述：
符合GB4706.38-2003等標準要求。用于防止手指觸及或防觸電檢驗的防護檢驗。
技術參數：
1、彎指直徑：12 mm
2、彎指長度：80mm（三節總長度）
3、擋板直徑：50mm
4、擋板長度：100mm
●制帶10±1N推力。
