5試驗方法

5.1外觀及尺寸精度檢查

5.1.1電纜橋架的外觀采用目測、手觸摸檢驗相結合的方法進行檢驗,檢驗結果應滿足4.3.10~4.3.12.1的規定。

5.1.2電纜橋架的尺寸精度采用游標卡尺，卷尺進行檢驗，檢驗結果應滿足4.3.9的規定。

5.2機械載荷試驗

5.2.1直線段及直線段接頭部分機械載荷試驗

5.2.1.1一般要求

橋架機械載荷試驗可依直線段接頭部分載荷為判定依據，當該試驗通過后，不含接頭的直線段及彎通可不做機械載荷試驗。

按表11給出的安全工作載荷(SWL)驗證托盤、梯架在水平安裝時其結構強度的可靠性。

5.2.1.2樣品要求

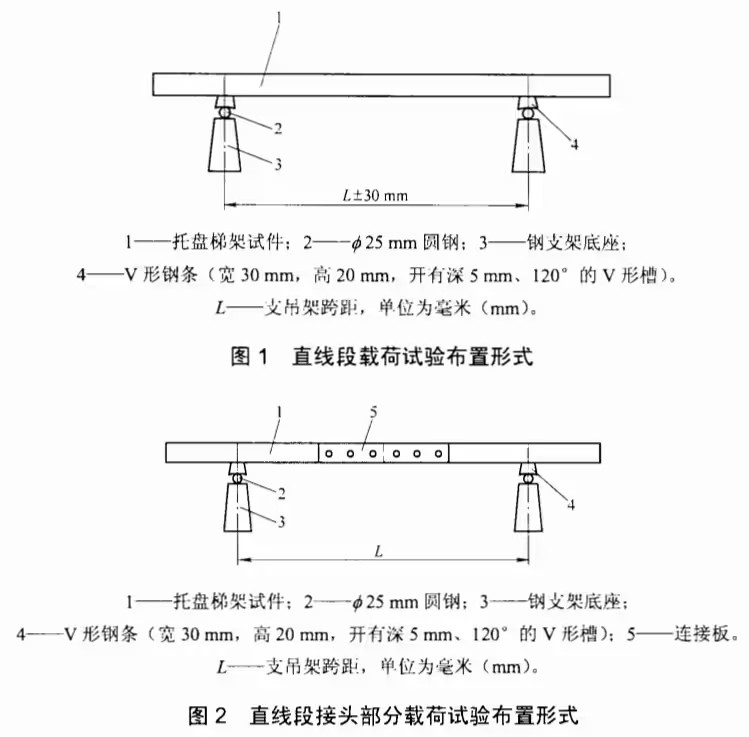

樣品為直線段，不少于兩件及必要的連接件。支吊架距離和安全工作載荷值按表11的規定。直線段和直線段接頭部分的載荷試驗分別按圖1、圖2進行布置。

注:試驗支架也可采用鋼性支架，其接觸寬度為45mm土5mm，長度與橋架寬度相匹配。

5.2.1.3試驗載荷要求

可采用砝碼、鋼條、加載器或其他非連續剛性材料。鋼條可用厚3mm、寬30mm~50mm、長度不大于500mm的扁鋼，其他載荷材料寬度不大于125mm、長度不大于300mm，最大每件重景不超過5kg。所有載荷應該均勻地分布在試驗樣品上，即使在試驗樣品極度變形的情況下，也要使載荷均勻分布(即UDL)。

載荷試驗在環境溫度下進行。如用戶提出要求或所用材料的相關機械特性大于由于溫度在規定的溫度范圍內的改變而引發的最大和最小特性平均值的士5%，需按GB/T21762-2008進行低溫和高溫試驗。

5.2.1.4加載

加載分為正常加載和極限加載兩種方式，正常加載的載荷按表11給定的安全工作載荷(SWL),當支吊架問距大于2m時，按照制造商產品技術條件提供的安全T.作載荷值極限加載的載荷按表11給定的安全工作載荷(SWL)的1.5倍，無特殊用戶要求時選擇正常加載方式。為了使于對梯架加載，允許用厚lmm、長度不大于1m的鋼板或網板置放在支架跨距內橫檔上，兩塊鋼板之間不能搭接，鋼板重量應計入試驗載荷總重量。載荷與試件側邊距離均為10mm~15mm。

載荷通過載荷塊施加在每個試驗樣品上，在橫向和縱向兩個方向上連續增加至安全工作載荷(SWL)，每次增量不能超過安全工作載荷(SWL)的四分之一。

5.2.1.5試驗結果

5.2.1.5.1當試驗載荷加至額定值后,將支吊架、試件調整平穩，測量位于跨距中部?jī)蓚€(gè)側邊的中心值，取其平均撓度值應符合表11的要求，精度等級為0.1mm。

5.2.1.5.2試驗完畢卸下試驗載荷，橋架不應有明顯的永久變形。

5.2.1.5.3接頭部位在試驗中和試驗后(卸載后)保護電路應保持其功能。
