滾筒跌落試驗儀的試驗原理及使用方法

設備用途

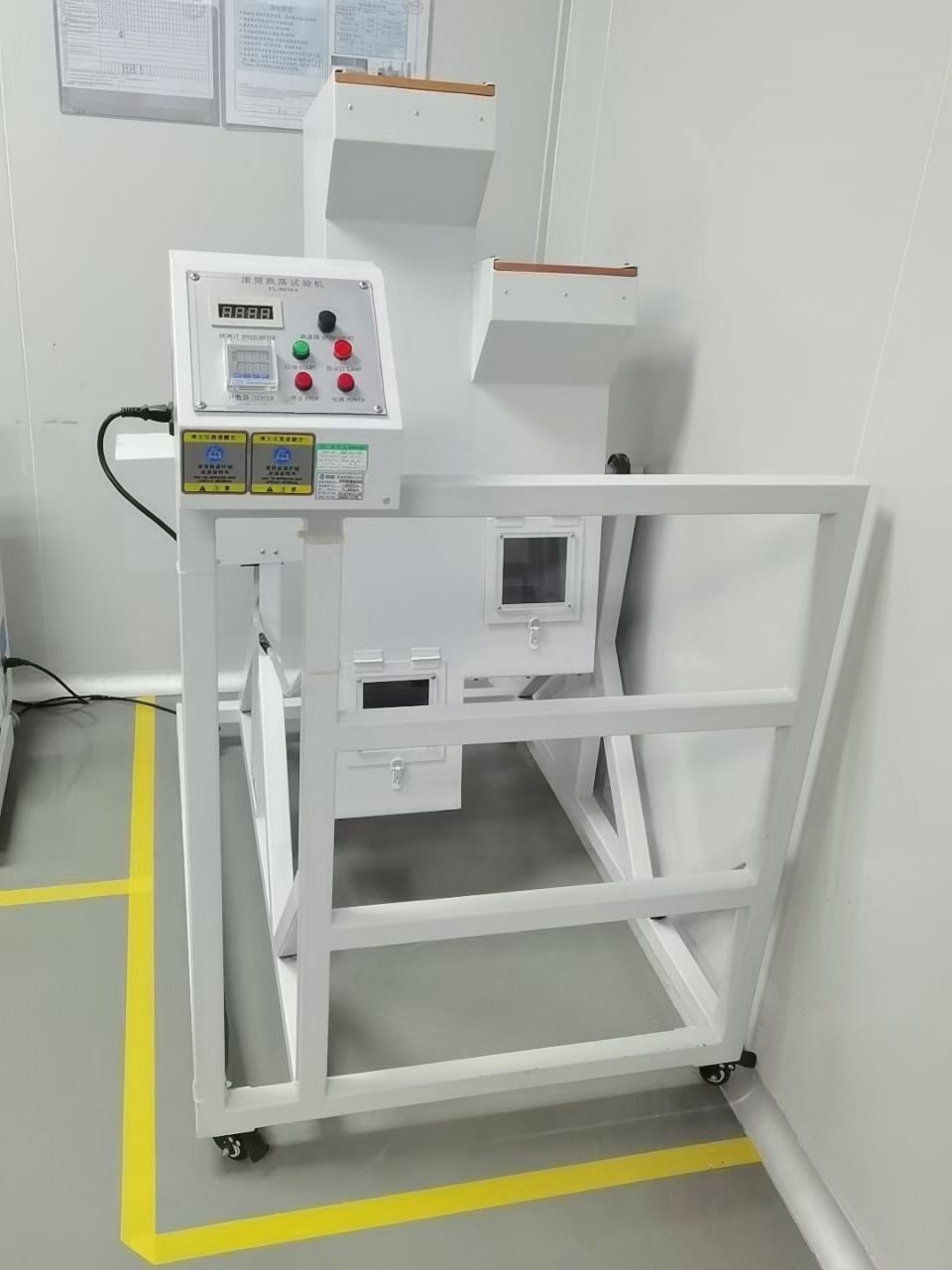

本機臺適用于電源線插頭，手機充電器，手機等類似產品的翻滾跌落實驗，具有8位數顯計數之功能。

適用于移動電話.手機電池.PDA.電子辭典.CD.MP3等各種小型輕量之可攜式電子產品以及連接器.遙控器,適配器等產品進行連續回轉（下落）實驗，至規定次數達到后，調查所造成損壞狀況。

適用標準
測試設備滿足國際標準JIS C 60068-2-32  IEC 60068-2-32 測試條件；滾筒制作工藝滿足GB/T2423.8-1995附錄標準
設備參數

滾筒跌落試驗儀的原理是將包裝件按規定高度跌落于堅硬、平整的水平面上，評定包裝件承受垂直沖擊的能力和包裝對內裝物保護能力的試驗。

滾筒跌落試驗儀一般可令跌落高度在300-1500mm之間，用于測試產品包裝受到墜落之受損情況,及評估運輸搬運過程時耐沖擊強度。采用雙柱導向、高度跌落次數可置，工作穩定可靠。

滾筒跌落試驗儀可對六面體包裝件分別進行面、棱、角三種方式的跌落試驗。

1.面跌落試驗

(1)依次合上總電源開關、控制器電源開關并按下"開"按鈕。

(2)按下"準備"按鈕，氣缸活塞桿緩慢伸出，托臂漸漸轉出并上升至停止位。

(3)按下"下降"或"上升"按鈕，調節升降系統至試驗所需高度。

(4)安放試件到托板上，有關人員到**區，按下"跌落"按鈕，氣缸活塞桿迅速收進，托臂快速下降并轉動，使包裝試件在自由狀態跌落至沖擊底板上，實現自由落體運動。

2.棱跌落試驗

(1)依次合上總電源開關、控制器電源開關并按下"開"按鈕。

(2)按下"準備"按鈕，氣缸活塞桿緩慢伸出，托臂漸漸轉出并上升至停止位。

(3)按下"下降"或"上升"按鈕，調節升降系統至試驗所需高度。

(4)將試件跌落棱放置在托臂端部槽內，上端對角棱用角接頭附件壓住固定，試件放置好后，有關人員到**區，再按下"跌落"按鈕，實現自由棱跌落。

3.角跌落試驗

(1)依次合上總電源開關、控制器電源開關并按下"開"按鈕。

(2)做角跌落試驗時，可參照棱跌落試驗順序，將試件沖擊角置于托臂前端錐形坑內，上端對角用角接頭附件壓住，試件放置好后按棱跌落其余順序操作，實現自由落體。
