機械性能測試

連接器在使用過程中會作用力產生，確定連接器的力量要求，保證連接器能穩固連接，連接器的機械特性有：

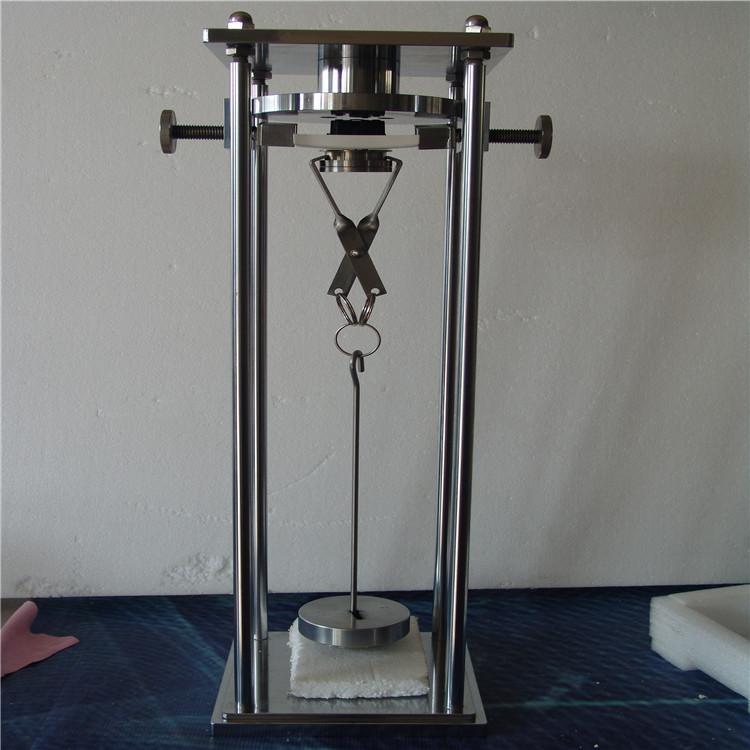

插拔力（Mating and Unmating force） 常用連接器插拔力標準

目的：確認連接器在使用過程中產生的力量足以維持連接器功能和適合消費者的手感。

測試方法：EIA-364-13 or MIL-STD-1344A,。

測試要點：

a. 測試對像為整個連接器，full ass'y。

b. 測試作用軸為連接器正常使用的方向。

c. 除非特別指定，測試速度定義為minute。

規范要求：

a. 插入力一般設定最大值。（35N Max.）。

b. 拔出力一般設定最小值。（7N Min. initial;3N Min. Final），也有客戶要求設定最大值。

定義插入力是為了適合消費者的手感，定義拔出力是為了保證連接器在收到意外力的狀況下保持連接，不產生因意外力量使兩連接產品脫離而發生斷信。

插入力為互相匹配的兩個連接器從完全分離到工作狀態所產生的力量；拔出力為互相匹配的兩個連接器從工作狀態到完全分離所產生的力量。插拔力是消費者在使用產品的時候產生，只是有對接端（io/plug，jack/plug）方會產生插拔力，一般無對接端的，如battery/sim conn.不定義插拔力。測試過程產出的力量曲線圖包含很多資訊，可以從力量曲線圖上瞭解到連接系統在插拔過程中的應力狀況，找出異常點進行設計改善。
