GB4706對觸及帶電部件的防護試驗要求與測試方法

IP（International Protection）防護等級是國際電器協會（IEC）規定的產品外殼防塵、防水的防護級別。防水要求很簡單，就是要求防止水分的浸入、浸透、滲透、流入或溢出等。水分子直徑約為0.4nm,大于該尺寸孔徑的毛細孔隙，水才能通過。水分子的直徑要比氣體分子直徑略大，氣體能通過0.27-0.39nm的孔。金鑒實驗室溫馨提示，很多戶外產品都需要防水，如led路燈、LED洗墻燈、LED投光燈、LED地埋燈等。電器產品一旦進水，就有可能產生短路、漏電、腐爛、干擾信號等。所以防水一般是指防止電器外界的水分或者水蒸氣浸入、滲透、流入電器內部。

IEC/EN60529防塵分為7個等級(等級0 ~ 等級6)，防水區分為9個等級(等級0 ~ 等級8)在試驗應用上通常以IPXX作為等級區分，IP為International Protection 的縮寫，國際上均以此做為保護等級辨識，第一個X所代表的意義為防塵等級，第二個X所代表的意義為防水等級。若產品標示為IP66，則表示產品防塵等級為6，防水等級為6。

防塵等級IP6X-防塵等級6（第一位數字表示防塵實驗）：

• IP0X:無防護無特殊的防護
• IP1X:防止大于50mm之物體侵入防止人體因不慎碰到燈具內部零件防止直徑大于50mm之物體侵入
• IP2X:防止大于12mm之物體侵入防止手指碰到燈具內部零件
• IP3X:防止大于2.5mm之物全侵入防止直徑大于2.5mm的工具，電線或物體侵入
• IP4X:防止大于1.0mm之物體侵入防止直徑大于1.0的蚊蠅、昆蟲或物體侵入
• IP5X:防塵無法完全防止灰塵侵入，但侵入灰塵量不會影響電氣正常運作
• IP6X:防塵完全防止灰塵侵入

各個防塵等級試驗方法

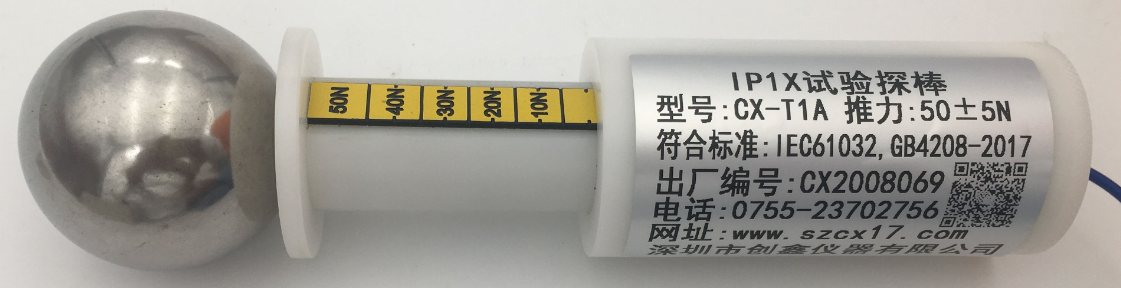

IP1X:用直徑為50+0.050mm的剛性試球?qū)ν鈿と魏伍_(kāi)口部分施加50+5N的力。判據為試具的直徑不能通過任何開口，則試驗合格。

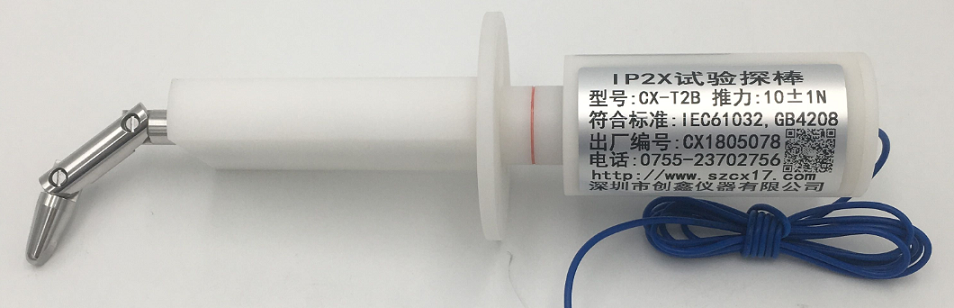

IP2X:用直徑為12.5+0.20mm的剛性試球?qū)ν鈿と魏伍_(kāi)口部分施加30±3N的力。判據為試具的直徑不能通過任何開口，則試驗合格。

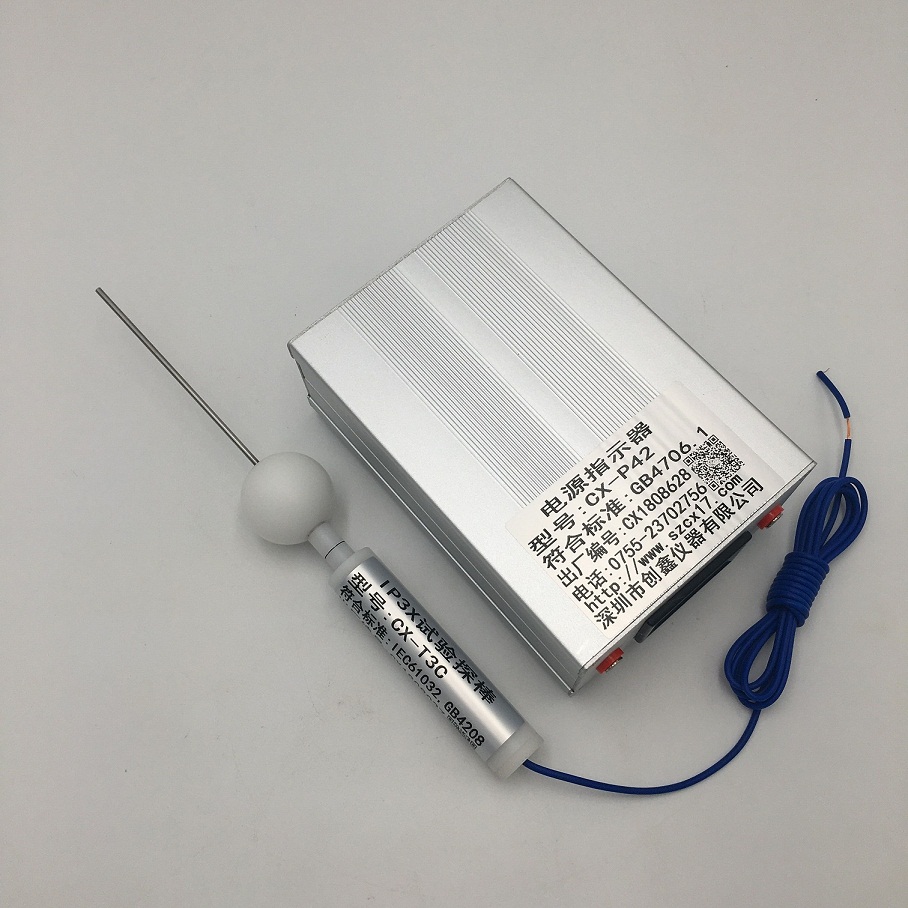

IP3X:用邊緣無毛刺的直徑為2.5+0.050mm的剛性鋼棒施加3±0.3N的力。判據為試具的直徑不能通過任何開口，則試驗合格。

IP4X:用邊緣無毛刺的直徑為1.0+0.050mm的剛性鋼絲施加1+0.1N的力。判據為試具的直徑不能通過任何開口，則試驗合格。

IP5X:試驗在防塵箱中進行，使用的塵為滑石粉(滑石粉應用金屬方孔篩濾過。金屬絲直徑為50um，篩孔尺寸為75um?；塾昧繛?kg/m3)。判據為不能完全防止塵埃進入，但進入的灰塵量不得影響設備的正常運行，不得影響安全。東莞市精邦機械科技有限公司

IP6X:試驗在防塵箱中進行，使用的塵為滑石粉(滑石粉應用金屬方孔篩濾過。金屬絲直徑為50um,篩孔尺寸為75um?；塾昧繛?kg/m3)。殼內與箱內有一定的壓強差，但壓差不得超過2kPa.判據為無灰塵進入。
