IPX34花灑淋雨裝置與IPX34擺管淋雨試驗裝置區別

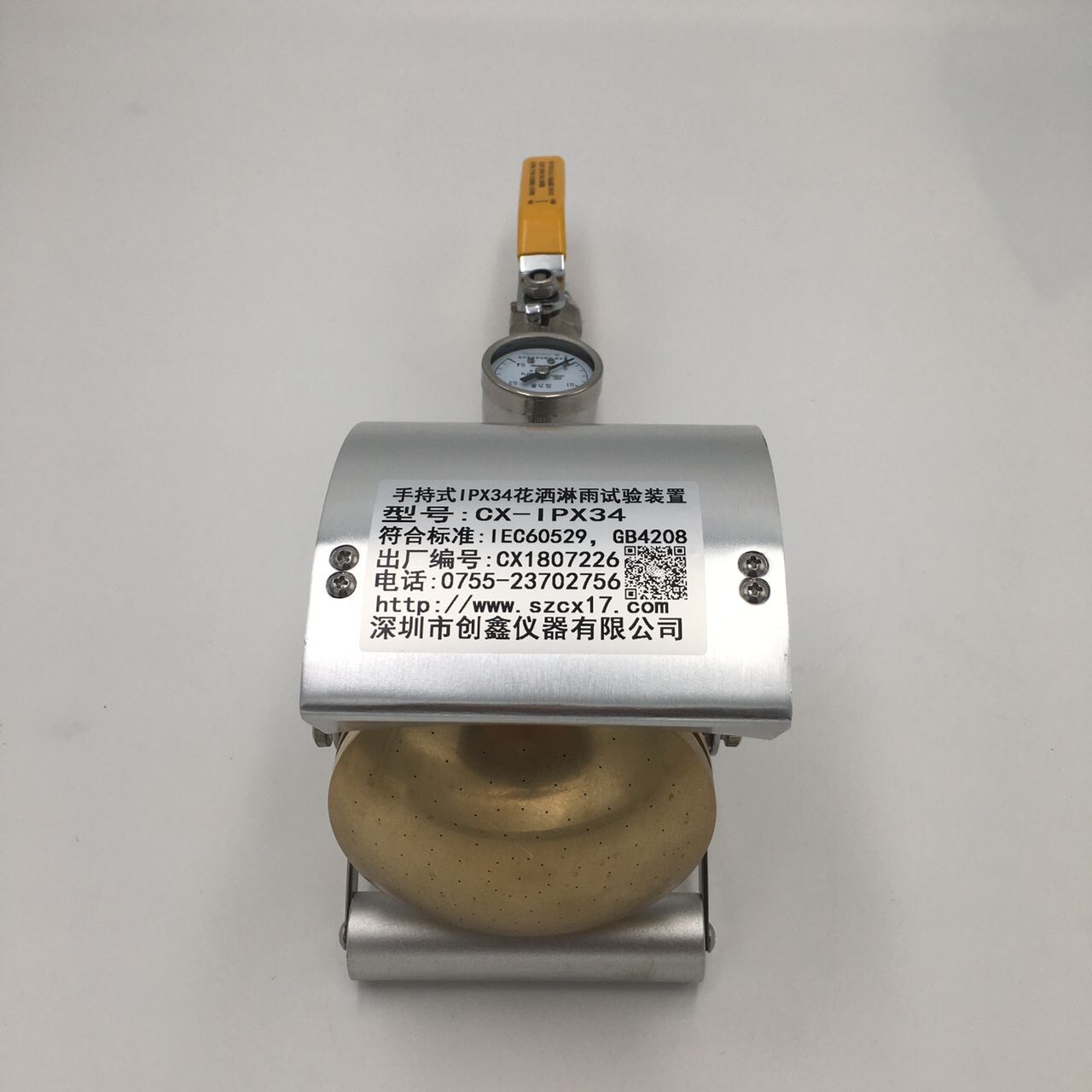

IPX34花灑淋雨裝置

手持式IPX34花灑淋雨試驗裝置是依據標準IEC60529IPX4、GB4208IPX4等標準的相關條款要求制作，用于對檢驗具有防淋雨功能的器具或電器的防水性能進行測試。

性能參數

1、噴頭外徑：直徑102；

2、噴頭內徑：直徑100；

3、噴頭開孔表面弧度：78°；

4、噴頭孔徑：直徑0.5，共121個孔，其中一個在正中央，里面兩圈共12個孔，間距30°，外面4圈共24個孔，間距15°；

5、材質：活動擋板：不銹鋼；噴頭：黃銅；其他部件：304不銹鋼；

6、配連接球閥、壓力表及3米水管。

手持式IPX34花淋淋雨試驗裝置主要測試體積比較大的產品，如配電柜，充電樁等產品。

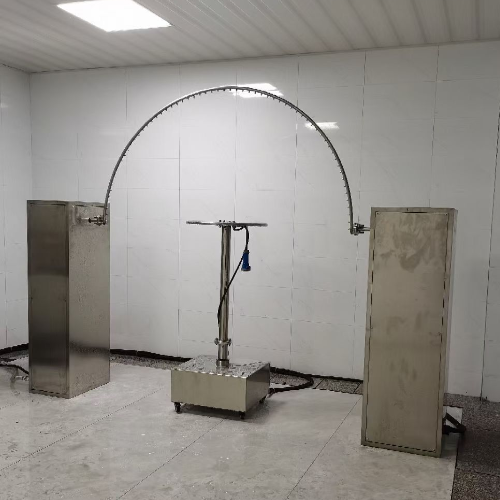

IPX34擺管淋雨試驗機

一、設備名稱：擺管淋雨試驗裝置

二、設備型號：CX-IP34A

三、設備用途：

本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水擺桿的擺動角度以及噴水量擺動頻率都可自動的調節。



四、主要技術參數：符合：IPX4. IPX3標準

 A、應用:

本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良

好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬噴水環境。采用數字及變頻控制技術，使得降雨量、試品架的回轉角度、噴水擺桿的擺動角度以及擺管的擺動頻率都可自動的調節。

B、符合標準: GB4208-2017，IEC60529，GB7000.1等標準要求

C、相關參數及其規格；

1、占地參考尺寸：寬2800×高2800×長4000（客戶自己提供）

2、試驗臺：直徑Φ500mm，轉速約1 rpm，高須可調；

3、噴水環半徑：1.2米，可拆換(做三級防水、四級防水中的a試驗方法)；

4、噴水管搖擺角度范圍：與垂直方向可±60°或±175°范圍擺動（可設置）；

5、噴水孔直徑：φ0.4；6、擺管：本設備配R600mm擺管1支，

7、每個噴水孔的流量：0.07L/M(可調)，流量表顯示直讀；

8、噴水壓力（Kpa）：80-150，有壓力表直讀；

9、擺管時間：每次擺動（2×120°）約4S，或每次擺動（2×360°）約12S；

11、試驗時間：1-999,999min（可設定）；

12、淋雨水壓：80~150Kpa（可調）；

13、材質：不銹鋼或噴粉(接觸到水的部件均用不銹鋼)，

14、控制系統： PLC+步進電機+觸摸屏；

15、安全保護裝置：電源超載、短路保護、接地保護、缺水保護、報警訊響提示；

16、電源：1∮、220V 、50Hz。

（本機采用PLC+步進電機+觸摸屏控制系統：擺管角度、擺動速度、測試時間均可直接在觸摸屏上設定）

五、安全保護裝置：

1. 電源超載、短路保護
2. 接地保護
3. 缺水保護
4. 報警訊響提示

IPX 34擺管淋雨試驗裝置主要用來測試家用電器，或戶外燈具類產品。
