標準試驗彎指與標準試驗直指的區別與應用

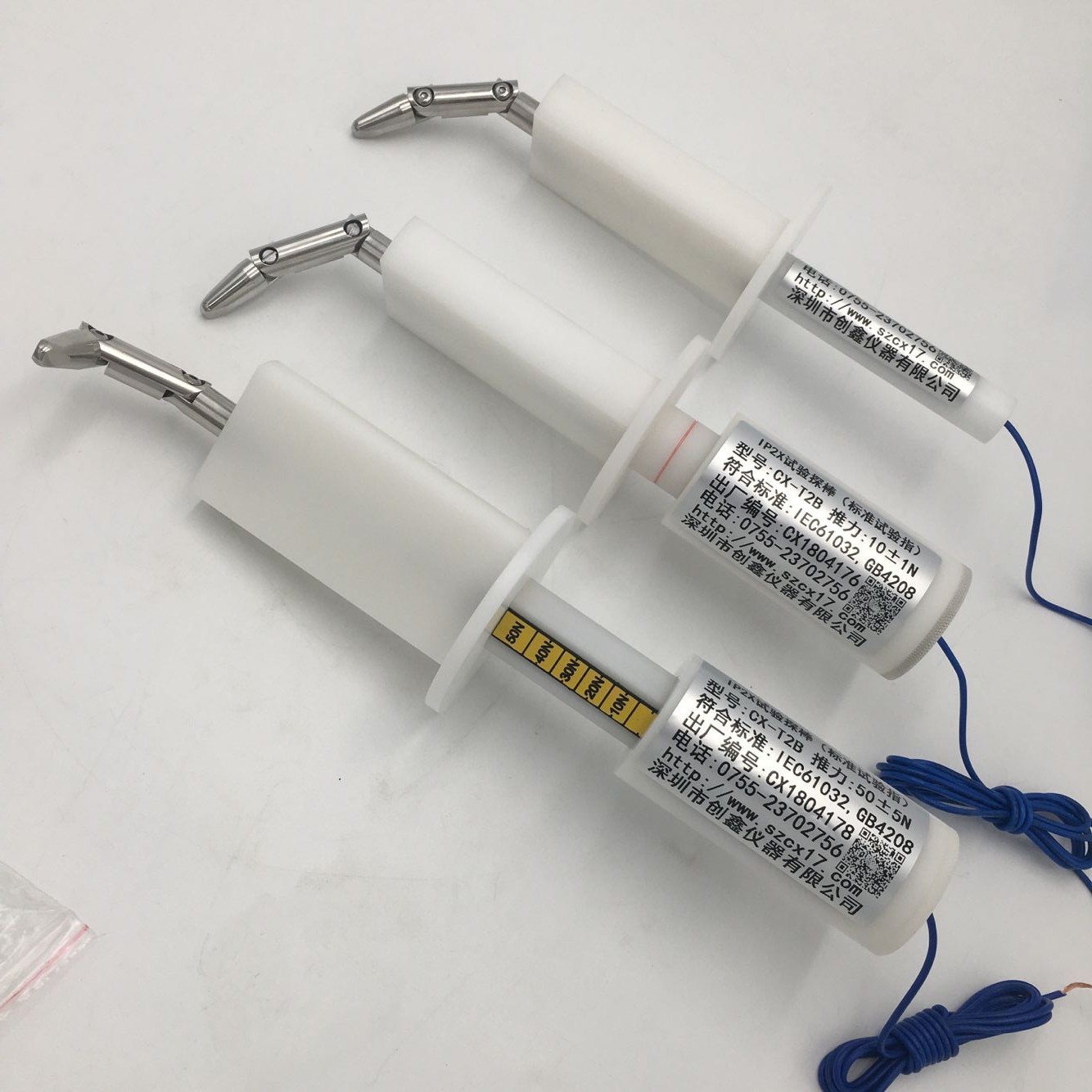

標準試驗指

產品概述 ：

標準試驗指符合IEC61032圖2試具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 圖1、GB/T16842、IEC60950圖2A、IEC60884、IEC60335、UL507、EN60529圖1及UL1278圖8.4等標準，

標準試驗指用于防止手指觸及或防觸電的防護檢驗。標準試驗指的指頭模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲。

標準試驗指可定制：手柄末端配可插拔香蕉插頭及接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。

標準試驗指主要規格及對應技術參數：

參數/型號

名稱            標準試驗指         圓擋板試驗指       大擋板試驗指            帶推力標準試驗指

1 、                 30±0.2                   30±0.2                         30±0.2                             30±0.2

2、                  60±0.2                  60±0.2                          60±0.2                            60±0.2

3 、                80±0.2                   80±0.2                          100±0.2                         80±0.2

4、                 180±0.2                180±0.2                         ----                                180±0.2

5 、                R2±0.05               R2±0.05                       R2±0.05                         R2±0.05

6 、                S4±0.05               S4±0.05                        S4±0.05                         S4±0.05

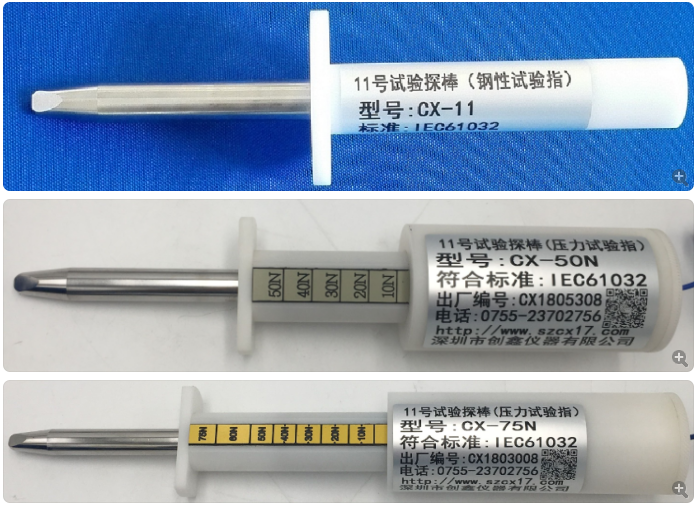

試驗直指

產品概述：

         試驗直指符合IEC61032圖7試具11、GB/T16842圖7試具11、IEC60884、IEC60598、IEC60335、IEC60065、GB8898、GB7000、GB4706及GB2099等標準要求。用于檢驗防止人體觸及部件，也可用于檢驗外殼的孔或外殼內部擋板的機械強度。

          試驗直指可定制：配接線端子做防觸電試驗，或手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。型號后帶T的為自帶推力，有尼龍外殼（防觸電試驗）及不銹鋼外殼（強度試驗）選擇。

試驗直指主要規格及對應技術參數：

參數/型號

名稱 試驗直指 50N推力試驗指 75N推力試驗指

1 20 0 -0.05 20 0 -0.05 20 0 -0.05

2 80±0.2 80±0.2 80±0.2

3 R2±0.05 R2±0.05 R2±0.05

4 S4±0.05 S4±0.05 S4±0.05

5 37o 0 -10’ 37o 0 -10’ 37o 0 -10’

6 14 o 0 -10’ 14 o 0 -10’ 14 o 0 -10’
