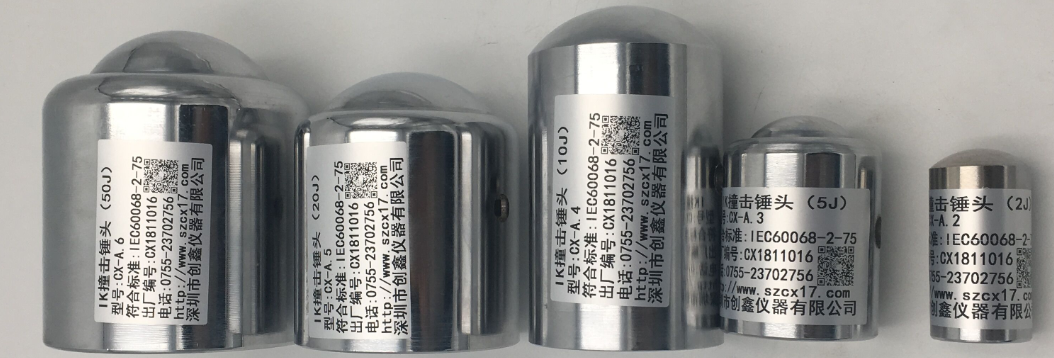

如何選用錘頭進行IK碰撞試驗

ik碰撞沖擊試驗主要用來模擬產品在運輸包裝件中在搬運期間可能受到的自由沖擊跌落，考察包裝抗意外沖擊的能力。通常跌落高度大都根據包裝重量以及可能掉落機率來做為參考標準，落下表面應該是混凝土或鋼制成的平滑、堅硬的剛性表面(如有特殊要求應以產品規格或客戶測試規范來決定)，對于不同國際規范即使產品在相同重量下掉落高度也不相同。

還有對于安裝于車輛上之電子產品更因車輛環境較一般商用產品環境惡劣，尤其是若產品安裝于輪胎、車門或后行李箱位置等其結構耐沖擊要求更高，因此，產品設計階段利用沖擊強度試驗手法可快速驗證結構強度水準以及判斷是否有適當?shù)陌b緩沖設計。

 參考標準：gb/t 2423.5，iec 60068-2-27。

ik代碼的應用通常，防護等級適用于整體外殼。如外殼的某些部分具有不同的防護等級，則應對其相應的防護等級進行標志。

標志：如有關產品委員會決定要求標志ik代碼，則應在其有關的產品標準中詳細地規定標志要求。如適用，產品標準也應規定在下述情況下所采用的標志方法: —同一外殼某一部分的防護等級不同于其他部分; —安裝狀態將影響外殼防護的等級。

 ik等級測試一般試驗要求

試驗時的大氣狀態除非相關產品標準另有規定，試驗應在gi3/t 2421-1999所描述的標準大氣壓狀態下進行:

1、溫度范圍:150c-350c; 氣壓:86 kpa-106 kpa(860 mbar-1 060 mbar)。 當試驗地點的海拔高于2 000 m時，應調整到必要的落差高度以獲得規定的碰撞能量。

2、被試外殼除非相關產品標準中另有規定，所有被試外殼應為清潔、全新和完整的外殼，所有的部件均應安裝到位。

IK沖擊試驗要根據產品的測試標準來選擇相應的沖擊試驗裝置

1、燈具類產品一般是用IK垂直沖擊試驗裝置

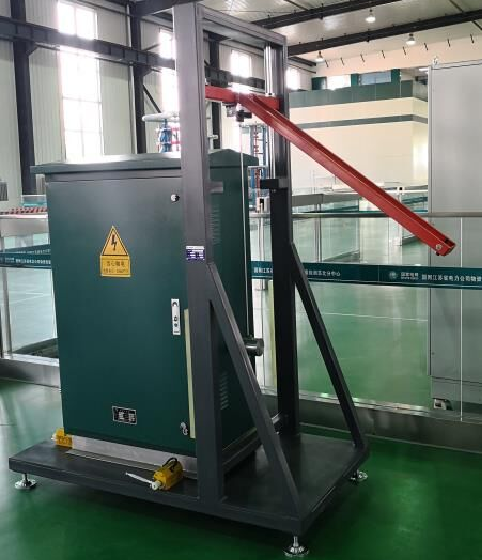

2、低壓開關柜、電纜分支箱、計量表箱等產品一般是用擺錘沖擊試驗裝置

3、JP柜一般是用20J的機械碰撞試驗臺
