IP防水測試標準和測試方法

IP防水試驗主要有：IPX12垂直滴水，IPX34擺管淋雨，IPX56強烈噴水，IPX78浸水試驗，IPX9K噴淋試驗

IP防水測試標準和測試方法

IPX防水等級標準（0-8級）國際工業防水等級標準IPX共分為0-8的9級。

1級可以消除垂直落下水滴的有害影響

2級對與垂直方向在15度以內落下的水滴有防護作用

3級可以消除與垂直方向在60度的噴霧狀水滴的有害影響

4級可以消除從不同方向飛濺水滴的有害影響

5級可以消除對各方向噴嘴噴射水流的有害影響

6級可以消除對各方向噴嘴強力噴射水流的有害影響

7級頂部距離水面0.15—1米，連續30分鐘，性能不受影響，不漏水

8級頂部距離水面1.5—30米，連續30分鐘，性能不受影響，不漏水

IPXX等級中關于防水實驗的規定。

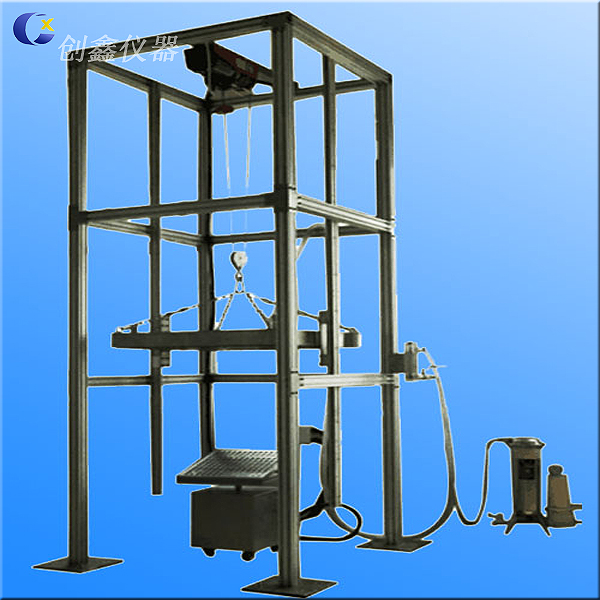

IPX12滴水試驗裝置

（1)IPX1

方法名稱：垂直滴水試驗

試驗設備：滴水試驗裝置

試樣放置：按試樣正常工作位置擺放在以1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm

試驗條件：滴水量為10。5 mm/min

持續時間：10 min

(2）IPX2

方法名稱：傾斜15°滴水試驗

試驗設備：滴水試驗裝置

試樣放置：使試樣的一個面與垂線成15°角，樣品頂部至滴水口的距離不大于200mm 。每試驗完一個面后，換另一個面，共四次。試驗條件：滴水量為30。5 mm/min

持續時間：4×2。5 min（共10 min ）

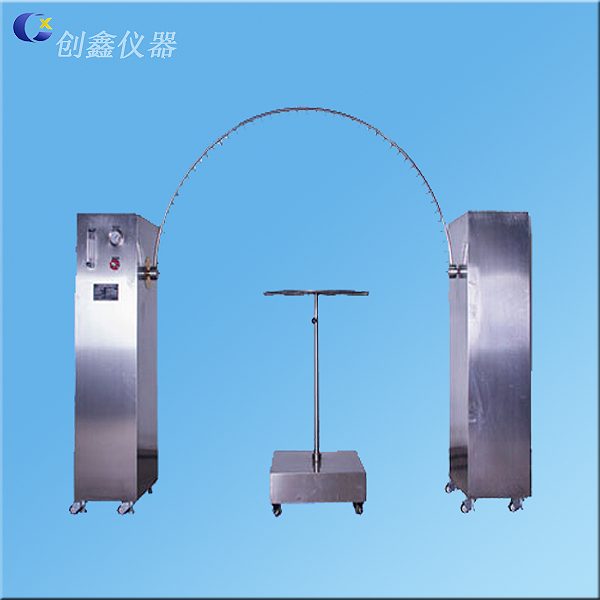

二、IPX34淋雨試驗裝置

(3）IPX3

方法名稱：淋水試驗

試驗方法：a。擺管式淋水試驗

試驗設備：擺管式淋水濺水試驗裝置

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算，每孔為0。07 L/min ，淋水時，擺管中點兩邊各60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動( 2×120°) 約4s

試驗時間：連續淋水10 min

b。噴頭式淋水試驗

試驗設備：手持式淋水濺水試驗裝置

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10 L/min 試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積)，最少5 min

（4）IPX4

方法名稱：濺水試驗

試驗方法：

a．?dāng)[管式濺水試驗

試驗設備和試樣放置：與上述IPX 3 之a(chǎn) 款均相同；

試驗條件: 除后述條件外，與上述IPX 3 之a(chǎn) 款均相同；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動( 2×360°) 約12s

試驗時間：與上述IPX 3 之a(chǎn) 款均相同( 即10 min )。

b.噴頭式濺水試驗試驗設備和試樣放置：與上述IPX 3 之b 款均相同；

試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述IPX 3 之b 款均相同；

試驗時間：與上述IPX 3 之b 款均相同，即按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積) 最少5min

三、IPX56噴水試驗設備

5）IPX 5

方法名稱：噴水試驗

試驗設備：噴嘴的噴水口內徑為6。3mm

試驗條件：使試驗樣品至噴水口相距為2。5m ～3m ，水流量為12。

5 L/min ( 750 L/h )

試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積) 最少3 min

（6）IPX 6 IPX5、IPX6噴水試驗裝置

方法名稱：強烈噴水試驗；

試驗設備：噴嘴的噴水口內徑為12。5 mm

試驗條件：使試驗樣品至噴水口相距為2。5m ～3m ，水流量為100 L/min ( 6000 L/h )

試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min（不包括安裝面積）最少3 min

四、IPX7浸水試驗箱

（7）IPX 7 IPX7浸水試驗箱

方法名稱：短時浸水試驗

試驗設備和試驗條件：浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m 。試樣頂部到水面距離至少為0。15m 試驗時間: 30 min

五、IPX8壓力浸水試驗機

（8）IPX 8

方法名稱: 持續潛水試驗；

試驗設備：IPX8壓力浸水試驗機-IPX8壓力水密性試驗裝置

實驗室環境條件：須標明環境溫度與相對溼度。

試驗方法/ 規格試驗規范：參照IEC 60529 Edition 2.1:2001-02 之IPX8 試驗方法
