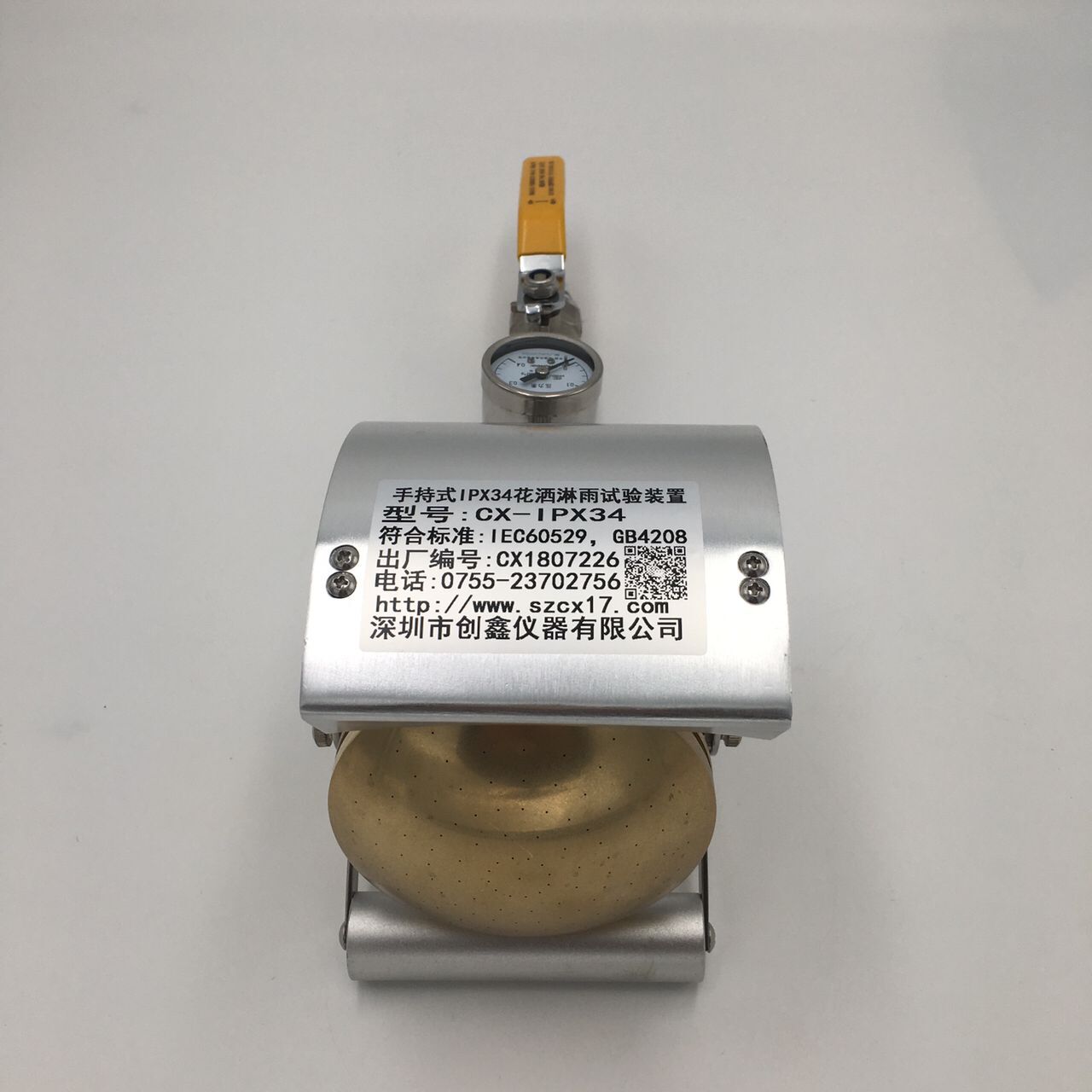

手持防淋水和濺水試驗裝置

一、  產品概述

手持防淋水和濺水試驗裝置是依據標準GB4208第14.2.3條及IEC60529中相關條款要求制作，用于對防水性能等級要求為IP34的電器進行防水性能測試，它是電器檢測部門必不可少的實驗器具。

二、  工作原理及參數

工作原理：手持式防淋水和濺水試驗裝置是仿真所測試樣品在一定時間內遭受壓力為50-150 KPa和流量為10±5%L/min的淋水試驗，以此來驗證試樣外殼的防水性能，試驗時間按試樣表面積計算：1min/m2，但最短試驗時間不小于5min。

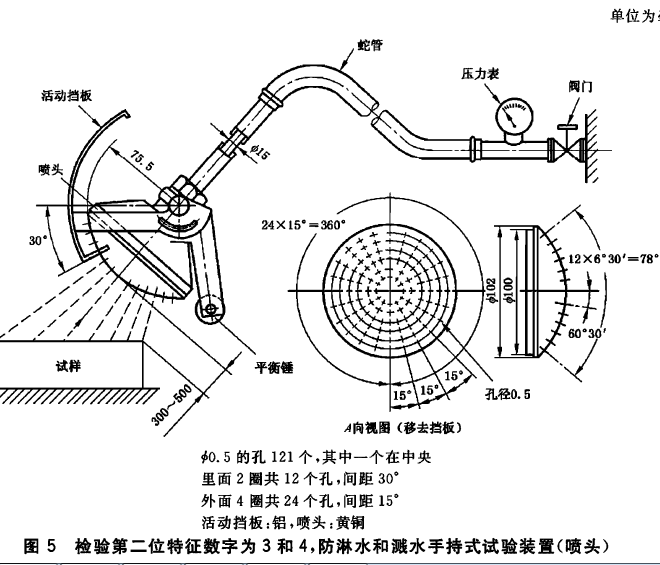

技術參數（參考附圖5）：

三、  使用方法

    按照圖示接水流量計及軟管和淋水裝置，打開水閥，調節水流量至10±5%L/min，并且使壓力表顯示壓力在50-150KPa范圍。如果水流量達不到10L，則應增加增壓泵，如圖所示。

對于防水等級為IP3的試樣測試：參照IEC60529或者GB4028標準圖5，帶活動擋板試驗。試驗在與垂直方向60°淋水試樣。

對于防水等級為IP4的試樣測試，應取下活動擋板，是試樣各個方向都能受到濺水。試驗在與垂直方向180°淋水試樣。
